| الـ MOQ: | 100 قطعة |
| السعر: | $0.98 - $1.80/Piece |
| العبوة القياسية: | 500 قطعة/صينية (7')؛ 1500 قطعة/صينية (13') |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

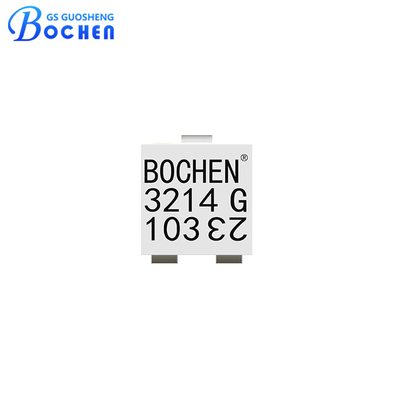

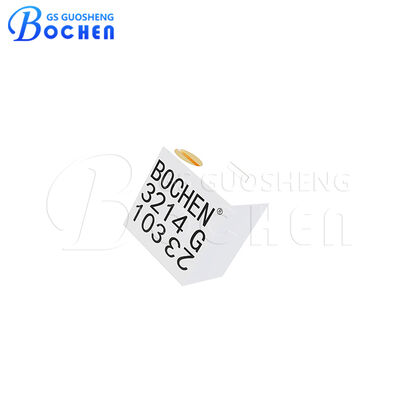

3214 سلسلة 0.25w 5 الدوران 4 MM متعدد الدوران محطم السيرم
تفاصيل سريعة:
■ تصميم السطح 4 ملم مربع / سرمت متعددة الدورات / صناعية / مغلقة
■ أربعة أنماط نهائية.
■ الطاقة الاسمية 0.25 واط.
■ دقة عالية، يمكن ضبط الدقة.
■ أداء موثوق به.
■ نطاق المقاومة الواسع 50Ω-2MΩ، تحمل المقاومة 10%.
■ السفر الفعال هو 4 ± 2 دورة.
■ إجمالي المسار الميكانيكي هو 5 ± 2 دورة.
الوصف:
مقياس الطاقة من سلسلة 3214 هو عنصر موثوق به ودقيق للغاية مصمم للتطبيقات الصناعية.يحتوي هذا الجهاز على عامل شكل مربع مضغوط 4 ملم ويستخدم عنصر سيرميت متعدد الدورات للتعديل الدقيق. وهي متوفرة بأربعة أنماط مختلفة من المحطات لتتناسب مع متطلبات التثبيت المختلفة. تم تصنيف سلسلة 3214 لتبديد الطاقة بنسبة 0.25W وتقدم مجموعة واسعة من المقاومة من 50Ω إلى 2MΩ مع تحمل المقاومة من 10٪السير الفعال للتعديل هو 4±2 دورة، في حين أن السير الميكانيكي الإجمالي هو 5±2 دورة، مما يضمن دقة عالية وقابلية للتعديل.يتم إغلاق الحلاقة لتحمل عملية غسل اللوحات، مما يجعلها مناسبة للبيئات التي تتطلب أداءً قويًا وموثوقًا به.
المواصفات:
| الخصائص الكهربائية | المقاومة الاسميةالنطاق | 50Ω~2MΩ |
| مقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa،500Vac؛ 8.5KPa،250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 4±2 دورة | |
| خصائص البيئة | المقاومة الحرارية لحام | 250 درجة مئوية، 10 ثواني. |
| الطاقة المسجلة | 70°C،0.25W؛125°C،0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250،±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز،0.75mm,6h ΔR≤±1%R، Δ ((Uab/Uac) ≤ ± 2% |
|
| اهتزاز | 100G، ΔR≤±1%R،Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الصبر الميكانيكي | 200 دورة،ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 5±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
البعد:
الأبعاد في الملم، والمساومات ± 0.30 ملم ما لم يتم تحديد خلاف ذلك.
العبوة:
مواصفات التعبئة
التطبيق:
مقياس الطاقة 3214 هو مكون متعدد الاستخدامات يجد تطبيقات في أجهزة وصناعات مختلفة بسبب دقة وموثوقيتها ومتانتها.وهنا بعض التطبيقات النموذجية والصناعات التي تستخدم فيها 3214 سلسلة potentiometer trimmer cermet عادة:
1.المعايرة والتنسيق:
•معدات الاختبار والقياس: تستخدم في معايرة الأدوات والقياسات الدقيقة.
•أجهزة التذبذب ومولدات الإشارات: لضبط معايير الإشارة بدقة.
•أجهزة القياس التناظرية والرقمية: ضمان قراءات وقياسات دقيقة.
2إلكترونيات المستهلك:
•المعدات الصوتية: ضبط ضبط الصوت والصوت في أنظمة الصوت عالية الوفاء.
•التلفزيونات والراديوات: دوائر ضبط لاستقبال إشارة واضحة.
•أجهزة اللعب: معايرة واجهات التحكم وإعدادات الحساسية.
3أنظمة التحكم الصناعية:
•معدات التشغيل الآلي: ضبط دقيق للمستشعرات وحلقات التحكم في الأتمتة الصناعية.
•الروبوتات: تعديل المعلمات للحركة الدقيقة والتشغيل
•أجهزة التحكم في المحركات: تعيين معايير الدوران والسرعة للمحركات الكهربائية.
4الأجهزة الطبية:
•معدات التشخيص: معايرة أجهزة الاستشعار والمحولات لتحقيق تشخيص دقيق.
•أنظمة مراقبة المرضى: ضبط الحساسية والحدود في أجهزة المراقبة.
•الأجهزة العلاجية: ضمان التحكم الدقيق في معايير العلاج.
5معدات الاتصالات:
•أجهزة الترددات الراديوية (RF): دوائر ضبط ومطابقة في معدات الاتصالات الراديوية.
•البنية التحتية للاتصالات: تعديل مستويات الإشارات والمعايير في معدات الشبكات.
6إلكترونيات السيارات:
•وحدات تحكم المحرك (ECU): معايير ضبط دقيقة لأداء محرك مثالي.
•أدوات لوحة القيادة: معايرة المقاييس والمؤشرات.
•أنظمة المعلومات والتسلية: ضبط إعدادات الصوت والعرض.
التصميم القوي لمقياس القوة من سلسلة 3214 مع مقاومة عالية للعوامل البيئية يجعله مناسبًا للتطبيقات التي تكون فيها الدقة والموثوقية ذات أهمية قصوى.يضمن استخدامه في ضبط الدقة والمعايرة أن الأجهزة تعمل ضمن معاييرها المثلى، تحسين الأداء وطول العمر.
الميزة:
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثل UL، RoHS،SGS، الخ وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM وODM متاح.
