| الـ MOQ: | 100 قطعة |
| السعر: | $3.25 - $3.78/piece |
| العبوة القياسية: | التعبئة القياسية |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 3,000,000 قطعة شهريا |

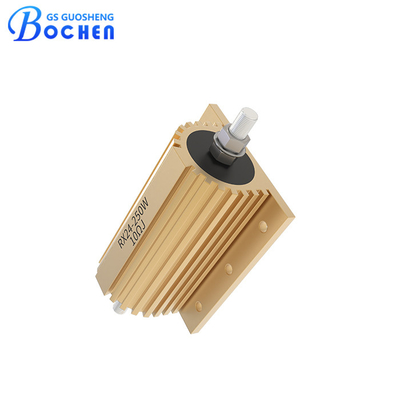

RX24 250w 10 أوم 5٪ الألومنيوم المقاومة التلفزيونية
الخصائص:
• حجم صغير وحمل قوي.
• مغلق بالصمغ الإلكتروني
• تثبيت سهل ومظهر جميل.
• المسامير من الفولاذ المقاوم للصدأ مقاومة للتآكل ودائمة.
• استخدام غلاف الألومنيوم ذو الانبعاثات الحرارية العالية، سهلة لتبديد الحرارة.
• تبني مادة مقاومة لدرجات الحرارة العالية كمصفوفة المقاومة ، مقترنة بشكل وثيق مع سلك المقاومة المصفوفة المقاومة والغلاف المعدني.
الوصف:
المقاومة الرابطة من الألومنيوم RX24 هي مكون ذو قوة عالية ودقة مصممة للتطبيقات التي تتطلب تبديد الحرارة الممتاز والأداء القويهذا المقاوم يوفر إدارة حرارية متفوقة، مما يسمح لها بالعمل بكفاءة تحت حمولات الطاقة العالية. يضمن بناء سلك الملفوف قيم المقاومة الدقيقة والاستقرار الاستثنائي ، مما يجعل RX24 مثالية للاستخدام في مصادر الطاقة ،محركات الدفع، الآلات الصناعية، وغيرها من التطبيقات الإلكترونية عالية الطاقة.
يقدم RX24 مجموعة واسعة من قيم المقاومة مع تحملات ضيقة ، وتلبية متطلبات الدوائر المختلفة.لا يعزز غطاء الألومنيوم من التبديد الحراري فحسب بل يحمي المقاومة من العوامل البيئية، مما يضمن الموثوقية والمتانة على المدى الطويل. تم تصميم هذا المقاوم للتعامل مع التيارات العالية والتي يمكن أن تعمل بفعالية في البيئات المطالبة،مما يجعلها خيارًا متعدد الاستخدامات للمهندسين والمصممين.
بالإضافة إلى ذلك ، تم تجهيز RX24 بثقوب تركيب لسهولة التثبيت والتكامل في أنظمة مختلفة.تصميمه القوي وقدرته على التعامل مع القوة العالية تجعله مناسبًا للتطبيقات التي تكون فيها الموثوقية والأداء حاسمةسواء استخدمت في أنظمة الفرامل، وحدات تحويل الطاقة، أو معدات اختبار الحمل، RX24 الألومنيوم المقاومة Wirewound منزلي توفر أداء ثابت وموثوق به.
المواصفات:
| الطاقة الاسمية عند 25 درجة مئوية(و) | النطاق (Ω) | التسامح (%) | (تي سي آر) (×10-6/°C) |
الجهد (V) | |
| مع غسيل الحرارة | بدون غسيل الحرارة | ||||
| 5 | 3 | 0.01~ 1K | ± 1± 5 | ±100، ±50 | 1000 |
| 10 | 8 | 0.011.5 كيلو | |||
| 20 | 12.5 | 0.0110 ألف | |||
| 30 | 15 | 0.01~ 27K | |||
| 50 | 20 | 0.01~ 33K | |||
| 75 | 45 | 0.0139 ألف | |||
| 100 | 50 | 0.0151 ألف | 2000 | ||
| 150 | 55 | 0.0156 ألف | |||
| 200 | 50 | 0.0162 ألف | |||
| 250 | 60 | 0.0168 ألف | |||
| 300 | 75 | 0.01-75 ألف | |||
| 500 | 200 | 0.0182 ألف | |||
البعد:
| الطاقة الاسمية عند 25 درجة مئوية(W) مع غسيل الحرارة @ 25°C | البعد ((ملم) | الوزن(ز) |
||||||||||||
| أقصى | ب | (ل) | هـ | ج | أنا | I1 | م | ن | Φ 1 | Φ2 | مساحة السطح (cm)2) | سمك (ملم) | ||
| 5 | 15.5 | 16 | 36.5 | 8 | 8.5 | 11.4 | 12 | 4.4 | 1.5 | 1.5 | 2.2 | 415 | 1 |
3 |
| 10 | 19.5 | 21 | 40.5 | 10 | 11.2 | 14 | 16 | 5 | 2 | 2 | 2.5 | 415 | 6 | |
| 20 | 27 | 27 | 48.0 | 13 | 14.3 | 18.3 | 20 | 7 | 2 | 2 | 3.5 | 535 | 11 | |
| 30 | 34.0 | 29 | 55.0 | 15.5 | 16.3 | 25 | 22 | 7.3 | 2 | 2 | 3.5 | 535 | 18 | |
| 50 | 50 | 29 | 71 | 15.5 | 16.3 | 40 | 20.5 | 7.3 | 2 | 2 | 3.5 | 995 | 30 | |
| 75 | 65.5 | 48 | 86.5 | 26 | 27 | 23.5 | 37 | 11.5 | 3.5 | 3 | 4.4 | 995 | 3 |
90 |
| 100 | 98 | 48 | 119 | 26 | 27 | 35 | 37 | 11.5 | 3.5 | 3 | 4.4 | 995 | 160 | |
| 150 | 130 | 48 | 151 | 26 | 27 | 52 | 37 | 11.5 | 3.5 | 3 | 4.4 | 995 | 240 | |
| 75 | 65.5 | 48 | 93.5 | 26 | 27 | 23.5 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 90 | |
| 100 | 98 | 48 | 126 | 26 | 27 | 35 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 160 | |
| 150 | 130 | 48 | 158 | 26 | 27 | 52 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 240 | |
| 200 | 92 | 73 | 132 | 45 | 46.5 | 35 | 58 | 21 | 5 | M6 | 5.5 | 3750 | 420 | |
| 250 | 112 | 73 | 152 | 45 | 46.5 | 45 | 58 | 21 | 5 | M6 | 5.5 | 4765 | 480 | |
| 300 | 130 | 73 | 170 | 45 | 46.5 | 51 | 58 | 21 | 5 | M6 | 5.5 | 5780 | 580 | |
| 500 | 204 | 73 | 244 | 45 | 46.5 | 87 | 58 | 21 | 5 | M6 | 5.5 | 8500 | 970 | |
التطبيق:
عادةً ما يستخدم المقاوم RX24 الألومنيوم المزود بالكهرباء في التطبيقات الإلكترونية عالية الطاقة التي تتطلب مقاومة دقة وإدارة حرارية قوية.التطبيقات المحددة تشمل:
1إمدادات الطاقة: تستخدم في أنواع مختلفة من إمدادات الطاقة لتوفير مقاومة مستقرة ومتحكم فيها تحت أحمال مختلفة وظروف بيئية.
2محركات القيادة: موجودة في دوائر محركات القيادة للحد من التيار وإدارة ارتفاعات الجهد ، وضمان التشغيل السلس وحماية المكونات الإلكترونية.
3محولات التردد: تستخدم دوائر المحولات هذه المقاومات للسيطرة على التيار والجهد أثناء عمليات تحويل التردد.
4الدوائر القاسية: تستخدم في الدوائر القاسية لاستيعاب الطاقة من ارتفاعات الجهد العابرة ومنع تلف المكونات الإلكترونية الحساسة.
5المعدات الصناعية: تستخدم عادة في المعدات الصناعية مثل آلات اللحام وأنظمة الأتمتة الصناعية وأنظمة الإضاءة عالية الطاقة.
6أنظمة الطاقة المتجددة: تستخدم في محولات ومحولات أنظمة الطاقة الشمسية وطاقة الرياح لإدارة تحويل الطاقة بكفاءة.
7المعدات الطبية: موجودة في إمدادات الطاقة ودوائر التحكم في المعدات الطبية حيث تكون الموثوقية والدقة حاسمة.
8الاتصالات: في معدات الاتصالات لتحقيق الاستقرار في الطاقة والحفاظ على سلامة الإشارة.
باختصارتم تصميم المقاومة RX24 لتطبيقات عالية الطاقة في مختلف الصناعات حيث المقاومة الموثوقة والدقيقة ضرورية للعمل السليم وطول عمر الأنظمة الإلكترونية.
الميزة:
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثل UL، RoHS، SGS، الخ وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
