| الـ MOQ: | 100 قطعة |
| السعر: | $0.048 - $0.90/Piece |
| العبوة القياسية: | التعبئة القياسية 50 قطعة/أنبوب |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

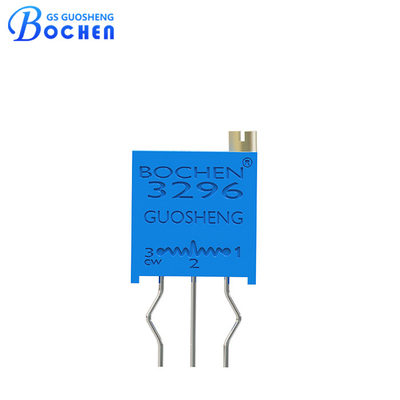

3296W-B 0.5W المقاومة القابلة للتعديل
• متوافقة مع القانون
• 25 ± 2 دورة سفر فعال.
• ملف الجسم الرقيق، دقة عالية.
• عناصر "سيرميت" تضمن الاستقرار
• 10Ω-5MΩ مجموعة المقاومة الاسمية.
•تصميم الدبوس المنحني لتركيب PCB المرن
مقياس القوة 3296W-B هو مكون إلكتروني دقيق يستخدم لضبط المقاومة في الدوائر. يتم استخدام عنصر Cermet في المقاومة ،مما أدى إلى مقياس طاقة أكثر استدامة واستقرارًاوفي الوقت نفسه، تم تصميم 3296W-B مع دبوس منحنية، مما يجعله أكثر مرونة للتركيب على أقراص PCB. تصميمه المدمج يجعله مناسبة لمجموعة واسعة من التطبيقات الإلكترونية،بما في ذلك معدات الصوت، أجهزة، ومعدات الاتصالات.
| الخصائص الكهربائية | المقاومة الاسميةالنطاق | 10Ω~5MΩ |
| المقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa، 500Vac؛ 8.5KPa، 250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 25 ((± 2) الدوران | |
| خصائص البيئة | المقاومة الحرارية لحام | لحام الموجات: درجة الحرارة: 260 درجة مئوية ± 5 درجة مئوية، T: 3 ± 1 ثانية. لحام الحديد: درجة الحرارة: 320°C±5°C، T: ≤2 ثواني. |
| الطاقة المسجلة ((300 فولت كحد أقصى) | 70°C،0.5W؛ 125°C، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250، ±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز، 0.75 ملم، 6 ساعات ΔR≤±1%R، Δ ((Uab/Uac) ≤ ± 2% |
|
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الحياة الدورية | 200 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 30±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
الأبعاد في الملم، والمساومات ± 0.30 ملم ما لم يتم تحديد خلاف ذلك.
• الرقابة الصناعية.
• معدات الاتصال.
• أدوات الدقة.
• إلكترونيات السيارات.
• لوحات LCD.
• تبديل مصادر الطاقة.
الميزة
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، الوصول، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
