| الـ MOQ: | 100 قطعة |
| السعر: | $0.05 - $0.80/Piece |
| العبوة القياسية: | 1. 50 قطعة/أنبوب، 5000 قطعة/كرتون. 2. تتوفر حزمة التخصيص. |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

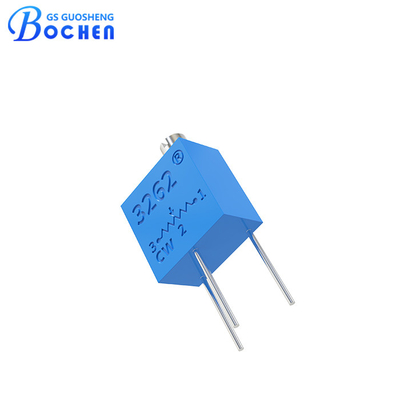

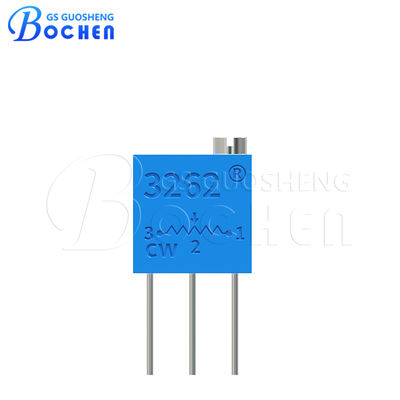

3262W-1-203 0.25W 10K أوم 1/4 " مربع سيرميت تقليص محول
•تصميم متعدد الدورات لضبط المقاومة بدقة
•عنصر صلب لتحقيق الأداء المستقر
•حجم مربع ضئيل
•متوفرة في ثلاثة أنماط نهائية.
•المقاومة الاسمية 20k أوم مع 10% التسامح.
•السفر الفعال من 10 ± 2 دورة.
•معالجة الطاقة الاسمية 0.25 واط عند 70 درجة مئوية.
•نطاق درجة حرارة واسع (من -55 درجة مئوية إلى +125 درجة مئوية) مع معامل حرارة ± 100 ppm / °C.
الوصف
محطم 3262W-1-203 cermet هو مقاومة قابلة للتعديل عالية الأداء مصممة للتعديل الدقيق والمعايرة في الدوائر الإلكترونية.يحتوي هذا القياس على تصميم مضغوط وآلية ضبط دورة واحدة، مما يسمح بالتحكم الدقيق في إعدادات المقاومة. يضمن عنصر السيرميت استقرارًا وموثوقية استثنائية ، حتى في الظروف البيئية الصعبة ،والبناء المغلق بالكامل يوفر الحماية من الغبار والرطوبة.
يقدم تعديل أعلى ، مما يسهل دمجها في تكوينات تصميم مختلفة. وهي متوفرة بأساليب مختلفة للمحطة وتركيب ثقب ،ضمان التوافق مع مجموعة واسعة من تخطيطات PCBمع نطاق المقاومة من 20kΩ وتسامح من 10٪، هذا مقياس الطاقة يلبي احتياجات مختلفة متطلبات الدائرة بدقة عالية. مثالية للتطبيقات في الاتصالات والآلات والأجهزة الطبية وغيرها من المعدات الإلكترونية، 3262W-1-203 مثالية للمواقف التي يكون فيها ضبط المقاومة الدقيق ضروريًا.إن بناءه القوي وأدائه الموثوق به يجعله الخيار المفضل للمهندسين والمصممين الذين يبحثون عن مكونات عالية الجودة لمشاريعهم.
المواصفات
| الخصائص الكهربائية | المقاومة الاسمية | 20kΩ |
| المقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa، 500Vac؛8.5KPa، 250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 10±2 دورة | |
| خصائص البيئة | المقاومة الحرارية لحام | 250 درجة مئوية ، 10 ثواني |
| الطاقة المسجلة | 70°C، 0.25W؛ 125°C، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250، ±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز، 0.75 ملم، 6 ساعات ΔR≤±1%R، Δ ((Uab/Uac) ≤ ± 2% |
|
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الصبر الميكانيكي | 200 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 12±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
البعد
الأبعاد في الملم، والمساومات ± 0.30 ملم ما لم يتم تحديد خلاف ذلك.
التعبئة
مواصفات التعبئة:50 قطعة لكل أنبوب، 5000 قطعة لكل صندوق
التطبيق
يستخدم مقياس الطاقة 3262W في مجموعة متنوعة من الأجهزة الإلكترونية المحددة والمعدات بسبب دقة وموثوقيتها:
•أنظمة التحكم الصناعية:تستخدم لتعديل المعلمات الدقيقة في PLCs (المراقبين المنطقيين القابلين للبرمجة) وأنظمة الأتمتة الصناعية ومعدات التحكم في العمليات.
•معدات الاتصالات:تستخدم لتعديل الإشارة وتعديلها في الموديمات والموجات وأجهزة الاتصالات للحفاظ على سلامة الإشارة وجودتها.
•الأجهزة الطبية:وجدت في المعدات الطبية مثل أنظمة مراقبة المرضى وأدوات التشخيص، حيث تضمن تعديلات المقاومة الدقيقة أداء موثوق به.
•معدات الصوت:يستخدم في مكبرات الصوت والموازين وأجهزة المزج لتحقيق تعديلات دقيقة لجودة الصوت من خلال ضبط المقاومة.
•إلكترونيات السيارات:متكاملة في وحدات التحكم الإلكترونية (ECU) ، وأجهزة الاستشعار، وأجهزة السيارات لتحديد ومعايرة مستويات الجهد والتيار في أنظمة المركبات.
يُقدّر مقياس المقاومة 3262 واطًا لقدرته على توفير تعديلات مقاومة مستقرة ودقيقة عبر مجموعة واسعة من التطبيقات.دقة عالية وموثوقية تجعلها مناسبة للبيئات حيث أداء ثابت هو أمر بالغ الأهميةلضمان التشغيل الأمثل في مختلف الأجهزة والأنظمة الإلكترونية.
الميزة
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، REACH، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
