| الـ MOQ: | 100 قطعة |
| السعر: | $0.98 - $1.80/Piece |
| العبوة القياسية: | التعبئة القياسية 50 قطعة/أنبوب |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

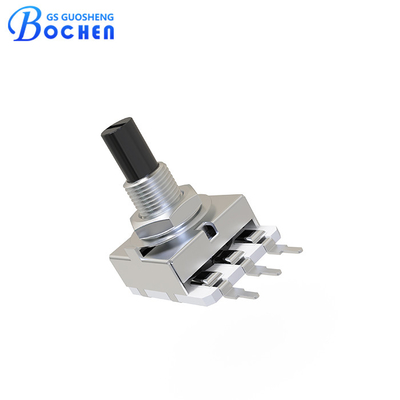

WI20 1W 10Ω إلى 5MΩ 10٪ دقة الدوران الواحد محطم السيرميت محطم الاحتمالات
مقياس إمكانات التقطيع WI20 هو مكون إلكتروني مضغوط ودقيق يستخدم لتقطيع المقاومة القابلة للتعديل في تطبيقات مختلفة.أنها توفر أداء موثوق به ويسمح للتعديل الدقيق لقيم المقاومةمع حجمها المدمج وخصائصها متعددة الاستخدامات ، يتم استخدام WI20 القياس الاحتياطي على نطاق واسع في الأجهزة الإلكترونية والأنظمة التي تتطلب تحكمًا دقيقًا في المقاومة.
| الخصائص الكهربائية | مجموعة المقاومة الاسمية | 10Ω-5MΩ |
| المقاومة التسامح | ± 10٪، ± 20٪ | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc. 100 ميغاوم في الدقيقة. | |
| مقاومة الجهد | 101.3KPa، 500Vac؛8.5KPa، 250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 220 درجة | |
| خصائص البيئة | المقاومة الحرارية لحام | 250 درجة مئوية، 10 ثوان |
| الطاقة المسجلة | 70°C، 1W؛ 125°C، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250، ±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±3%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 20G، ΔR≤±1%R، Δ(Uab/Uac) ≤±1% | |
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الصبر الميكانيكي | 200 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 250 درجة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
الأبعاد في الملم، والمساومات ± 0.30 ملم ما لم يتم تحديد خلاف ذلك.
مواصفات التعبئة والتغليف: 50 قطعة لكل أنبوب.
يستخدم مقياس إمكانات التقطيع WI20 Cermet في
• المعايرة والتنظيم: ضبط الدوائر الإلكترونية بدقة لتحقيق أداء مثالي.
• التحكم الدقيق في الجهد / التيار: ضبط مستويات الجهد أو التيار الدقيقة.
• تقليص الدوائر: ضبط قيم المقاومة في المرشحات والمذبذبات والدوائر الأخرى.
• زيادة قابلة للتعديل: التحكم في زيادة في دوائر المضخم.
• أنظمة ردود الفعل: تعديل معايير ردود الفعل في نظم التحكم.
• إنتاج النماذج الأولية واختبارها: السماح بتعديلات دقيقة أثناء التطوير.
إن بناءه من السيراميك يضمن المتانة والاستقرار في هذه التطبيقات.
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، الوصول، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
