| الـ MOQ: | 100 قطعة |
| السعر: | $0.98 - $1.80/Piece |
| العبوة القياسية: | 250 قطعة/صينية (7 بوصة)، 1000 قطعة/صينية (13 بوصة). |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

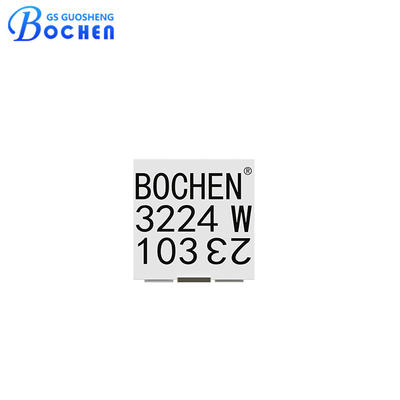

3224W-1-103 0.25W 10k أوم 10 دورات 4mm SMD Trimmer Potentiometer
3224W-1-103 SMD محطم السيرميت هو مكون مضغوط ومتعدد الاستخدامات مصمم لضبط المقاومة الدقيقة في تطبيقات التثبيت السطحي. يحتوي على عنصر سيرميت قوي ،هذا المقياس يضمن أداء مستقر ومتسقمما يجعلها مناسبة لمجموعة واسعة من الأجهزة والمعدات الإلكترونية. بحجم 4 ملم، 3224W-1-103 مناسبة بشكل خاص للتطبيقات حيث المساحة محدودة، مثل في الإلكترونيات الاستهلاكية الحديثة، ومعدات الاتصالات السلكية واللاسلكية، والأجهزة الطبية،والضوابط الصناعيةتتيح حزمة SMD التكامل السهل في تصاميم PCB ، مما يسهل عمليات التصنيع الفعالة.
3224W-1-103SMDتم تصميم الجهاز لتوفير دقة عالية في ضبط المقاومة، وتقدم مقاومة اسمية 10k أوم مع تساهل 10%.قادرة على ضبط دقيق داخل الدوائر الإلكترونية لتلبية متطلبات تشغيلية محددة.معدل تبديد الطاقة 0.25W عند 70 درجة مئوية، 3224W-1-103SMDالمنظّم مناسب لتطبيقات الطاقة المعتدلة التي تظهر عادةً في الأنظمة الإلكترونية. يعمل بشكل موثوق في نطاق درجة حرارة واسع من -55 درجة مئوية إلى +125 درجة مئوية،مع معامل درجة حرارة يبلغ ±100 ppm/°Cلضمان الاستقرار والإستمرارية في الأداء في مختلف الظروف البيئية.
باختصار 3224W-1-103 SMD قناة القياس القابلة للقياس يجمع بين الحجم المدمج، الدقة العالية، والأداء الموثوق به،مما يجعلها خيارًا أساسيًا للتطبيقات التي تتطلب ضبطًا دقيقًا للمقاومة في الأجهزة الإلكترونية المحدودة في مختلف الصناعات.
| الخصائص الكهربائية | المقاومة الاسميةالنطاق | 50Ω~2MΩ |
| المقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa، 500Vac؛8.5KPa، 250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 9±2 دورة | |
| خصائص البيئة | المقاومة الحرارية لحام | 250 درجة مئوية، 10 ثواني |
| الطاقة المسجلة | 70°C، 0.25W؛ 125°C، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250، ±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز، 0.75 ملم، 6 ساعات ΔR≤±1%R، Δ ((Uab/Uac) ≤ ± 2% |
|
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الصبر الميكانيكي | 200 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 10±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
الأبعاد في الملم، والمساومات ± 0.30 ملم ما لم يتم تحديد خلاف ذلك.
مواصفات التعبئة: 250 قطعة/سعة ((7") ، 1000 قطعة/سعة ((13").
يجد محطم 3224W SMD cermet تطبيقًا في مجموعة متنوعة من الأجهزة والمعدات الإلكترونية المحددة بسبب حجمها المدمج وقدرات ضبطها الدقيقة وأدائها الموثوق به:
•إلكترونيات المستهلك:تستخدم في أجهزة مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة لتحسين دوائر الصوت، ومراقبة سطوع الشاشة، وغيرها من المعلمات القابلة للتعديل التي تتطلب تعديلات مقاومة دقيقة.
•معدات الاتصالات:مدمجة في الموديمات والموجهات وأجهزة الاتصالات لمعايرة الإشارة وتعديلها ، مما يضمن أداء الاتصالات المستقر والأكثر كفاءة.
•الأجهزة الطبية:وجدت في معدات مثل أنظمة مراقبة المرضى والأجهزة التشخيصية والأدوات الطبية حيث تكون إعدادات المقاومة الدقيقة حاسمة للعمل الموثوق به ودقة البيانات.
•إلكترونيات السيارات:تستخدم في وحدات التحكم الإلكترونية (ECU) ، وأجهزة الاستشعار، وأجهزة التحكم في لوحة القيادة للتعديل وتعديل مستويات الجهد والتيار والإشارة في أنظمة الإلكترونيات في المركبات.
•التحكم الصناعي:متكاملة في PLCs ومعدات الأتمتة الصناعية وأدوات القياس لضبط المعلمات الدقيقة ، مما يسهم في كفاءة التشغيل والدقة في الإعدادات الصناعية.
3224Wمقطوعة SMDالقدرة على توفير دقة عالية وتعديل المقاومة الموثوقة تجعله مكونا أساسيا في تطبيقات إلكترونية متنوعة حيث الحجم المدمج،و الأداء المستقر هي متطلبات حاسمة.
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، REACH، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
