| الـ MOQ: | 100 قطعة |
| السعر: | $0.45 - $1.00/Piece |
| العبوة القياسية: | انظر قسم وصف المنتج في العبوة. |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

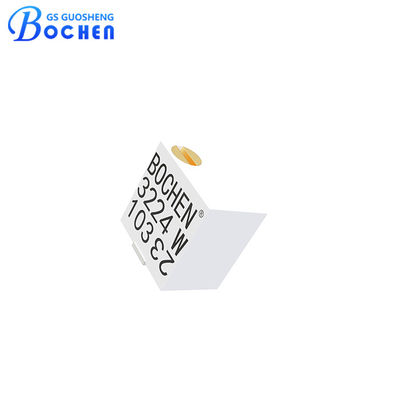

سلسلة 3224 سطح 4mm SMD قناة القياس
تفاصيل سريعة
■ أربعة أنماط نهائية.
■ مغلقة لتحمل عملية غسل اللوحات.
■ تصميم التركيز على الاختيار والوضع، مع تعديل الشرب.
■ دقة عاليةقابلة للتعديل ، rأداء جيد.
■ التنقل الفعال 9 ± 2 دورة، tالحركة الميكانيكية الإجمالية 10 ± 2 دورة.
■ سطح جبل 4 ملم مربع / متعدد الدورات / SMD Cermet Trimmer-صناعي -مختوم
الوصف
مقياس الاحتمالات 3224 SMD cermet trimmer هو عنصر متعدد الاستخدامات ومدمج مصمم لضبط المقاومة الدقيق في تطبيقات التثبيت السطحي.يحتوي هذا مقياس الطاقة على عنصر سيرميت متين يضمن أداء مستقر ومتسق مع مرور الوقتمما يجعلها مناسبة لمجموعة واسعة من الأجهزة والمعدات الإلكترونية. مقاسها 4 ملم يجعل 3224سيراميت SMDمقطعةمثالي للتطبيقات حيث المساحة محدودة، مثل في الإلكترونيات الاستهلاكية الحديثة، ومعدات الاتصالات السلكية واللاسلكية، والأجهزة الطبية، والتحكم الصناعي.تتيح حزمة SMD التكامل السهل والفعال في تصاميم PCB، مما يسهل عمليات التصنيع السريعة.
تم تصميم 3224 SMD cermet trimmer لتوفير دقة عالية في ضبط المقاومة ، مما يسمح بالتنسيق الدقيق داخل الدوائر الإلكترونية لتلبية متطلبات تشغيلية محددة.عادة ما تعمل ضمن نطاق طاقة معتدلة، مناسبة لمختلف التطبيقات الجهد والتيار التي تواجه في الأنظمة الإلكترونية. مع بنيتها القوية وخصائص الأداء الموثوقة ، يلبي 3224 SMD trimmer cermet المتطلبات الصارمة للتطبيقات الإلكترونية الحديثة.سواء كانت تستخدم لتعديل الإشارة في الاتصالات، تعديلات المعلمات في أجهزة التحكم الصناعية، أو إعدادات الدقة في الأجهزة الطبية،سيراميت SMDمقطعةيضمن التشغيل الموثوق به ودقيق في بيئات وشروط متنوعة.
المواصفات
| الخصائص الكهربائية | مجموعة المقاومة الاسمية | 50Ω-2MΩ |
| المقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa، 500Vac؛8.5KPa، 250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 9±2 دورة | |
| خصائص البيئة | المقاومة الحرارية لحام | 250 درجة مئوية ، 10 ثواني |
| الطاقة المسجلة | 70°C، 0.25W؛ 125°C، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250، ±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز، 0.75 ملم، 6 ساعات ΔR≤±1%R، Δ ((Uab/Uac) ≤ ± 2% |
|
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الصبر الميكانيكي | 200 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 10±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
البعد
التعبئة
مواصفات التعبئة:
J، G: 500 قطعة/صينية ((7") W: 250 قطعة/صينية ((7") X: 200 قطعة/صينية ((7")
جي، جي: 1500 قطعة/صينية ((13") "غ: 1000 قطعة/صينية ((13") "إكس: 850 قطعة/صينية ((13")
التطبيق
يجد مقياس الطاقة 3224 SMD في مجموعة متنوعة من الأجهزة الإلكترونية المحددة والمعدات بسبب حجمها المدمج وقدرات ضبطها الدقيقة ،وأداء موثوق به:
•إلكترونيات المستهلك:تستخدم في أجهزة مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة لتحسين دوائر الصوت، ومراقبة سطوع الشاشة، وغيرها من المعلمات القابلة للتعديل التي تتطلب تعديلات مقاومة دقيقة.
•معدات الاتصالات:مدمجة في الموديمات والموجهات وأجهزة الاتصالات لمعايرة الإشارة وتعديلها ، مما يضمن أداء الاتصالات المستقر والأكثر كفاءة.
•الأجهزة الطبية:وجدت في معدات مثل أنظمة مراقبة المرضى والأجهزة التشخيصية والأدوات الطبية حيث تكون إعدادات المقاومة الدقيقة حاسمة للعمل الموثوق به ودقة البيانات.
•إلكترونيات السيارات:تستخدم في وحدات التحكم الإلكترونية (ECU) ، وأجهزة الاستشعار، وأجهزة التحكم في لوحة القيادة للتعديل وتعديل مستويات الجهد والتيار والإشارة في أنظمة الإلكترونيات في المركبات.
•التحكم الصناعي:متكاملة في PLCs ومعدات الأتمتة الصناعية وأدوات القياس لضبط المعلمات الدقيقة ، مما يسهم في كفاءة التشغيل والدقة في الإعدادات الصناعية.
3224مقطوعة SMDقدرة مقياس القدرات على توفير دقة عالية وتعديل المقاومة الموثوقة تجعلها مكونا أساسيا في تطبيقات إلكترونية متنوعة حيث الحجم المدمج،و الأداء المستقر هي متطلبات حاسمة.
الميزة
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، REACH، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
