| الـ MOQ: | 100 قطعة |
| السعر: | $0.085 - $0.90/Piece |
| العبوة القياسية: | 50 قطعة/أنبوب، 5000 قطعة/كرتون. |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

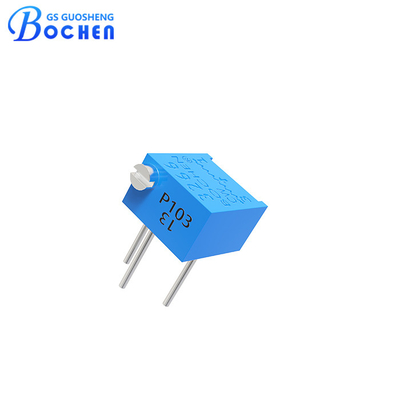

3266P-1-103LF 10k أوم المقاومة المتغيرة ضبط الدقة محطم القوة
■0.25واط من الطاقة
■200 دورة حياة دوران
■10±2 دورات سفر فعال.
■المقاومة الاسمية 10K أوم.
■التعبئة الشريطية والفكرة المتاحة.
■التحولات المتعددة / سيرمت / الصناعية / مختومة
■المواجهات تسمح بغسل اللوحات بالكامل.
■دقة عالية وأداء قابل للتعديل وموثوق به
الجهاز 3266P-1-103LF، وهو مكون متعدد الاستخدامات للغاية ضروري لضبط المقاومة بدقة في الدوائر الإلكترونية.يتميز هذا القياس القوي للقطع بحجمها المدمج والبناء القوي، مما يجعلها مثالية للتطبيقات التي تكون فيها المساحة محدودة والموثوقية ذات أهمية قصوى.تمكين ضبط دقيق لمستويات الجهد ومعايرة الإشارة3266P-1-103LF يستخدم عادة في معدات الاتصالات السلكية واللاسلكية، والتحكم الصناعي، والأجهزة الطبية، والإلكترونيات السيارات، والإلكترونيات الاستهلاكية،حيث تلعب دورا حاسما في تحقيق أداء وفعالية مثاليةمع مجموعة واسعة من درجات الحرارة التشغيلية وتصميم متين، فإنه يستوفي المتطلبات الصارمة للتطبيقات الإلكترونية الحديثة.
المواصفات
| الخصائص الكهربائية | مجموعة المقاومة الاسمية | 10Ω-5MΩ |
| المقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa،500Vac،8.5KPa،250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 10 ((±2) دورات | |
| خصائص البيئة | المقاومة الحرارية لحام | لحام الموجات: TEMP: 260 °C ± 5 °C، T: 3 ± 1 ثوان. لحام الحديد: TEMP: 320 °C ± 5 °C، T: ≤ 2 ثواني. |
| الطاقة المسجلة ((300 فولت كحد أقصى) | 70°C،0.25W؛125°C،0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250،±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز،0.75mm,6h ΔR≤±1%R، Δ ((Uab/Uac) ≤ ± 2% |
|
| اهتزاز | 100G، ΔR≤±1%R،Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الحياة الدورية | 200 دورة،ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 12±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
البعد
الأبعاد في الملم، والمساومات ± 0.30 ملم ما لم يتم تحديد خلاف ذلك.
التعبئة
مواصفات التعبئة:50 قطعة لكل أنبوب، 5000 قطعة لكل صندوق
التطبيق
يستخدم محطم 3266P-1-103LF خاصة في العديد من الأجهزة والمعدات الخاصة:
•الموديمات والموجهات:تستخدم لتحسين قوة الإشارة ونوعيتها في معدات الاتصالات.
•أنظمة التحكم الصناعية:يقوم بتعديل المعلمات في PLCs (المراقبين المنطقيين القابلين للبرمجة) ومعدات الأتمتة الصناعية.
•الأجهزة الطبية:يوفر تعديلات مقاومة دقيقة في المعدات مثل أنظمة مراقبة المرضى وأدوات التشخيص.
•إلكترونيات السيارات:تستخدم في وحدات التحكم الإلكترونية (ECU) وأجهزة الاستشعار للتعديل وتعديل الإشارة.
•معدات الصوت:يوفر إعدادات مقاومة دقيقة في مكبرات الصوت والموازين لجودة الصوت المثلى.
تستفيد هذه التطبيقات من قدرة القطع على توفير تعديلات مقاومة مستقرة ودقيقة في عامل شكل مضغوط ،ضمان الأداء الموثوق به عبر مجموعة من الأجهزة والأنظمة الإلكترونية.
الميزة
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثل UL، RoHS،SGS،الخ وأفضل ضمانات الجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
