| الـ MOQ: | 100 قطعة |
| السعر: | $0.048 - $0.90/Piece |
| العبوة القياسية: | التعبئة القياسية 50 قطعة/أنبوب |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

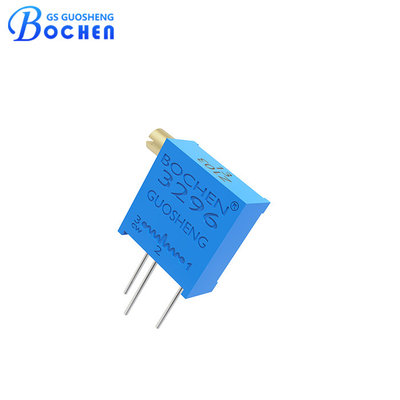

3296Z 1k 5k 10k 50k 100k 200k أومات محطم السيرميت Trimpot Trimming Potentiometer
تفاصيل سريعة
•عدة دورات، سيرميت، مختومة.
•عمود ضبط جانبي
•حجم صغير ودقة عالية
•السفر الفعال 25 ± 2 دورة.
•تغير مقاومة الاتصال ≤ 3%R أو 3Ω.
•يمكن تعديل الدقة والأداء المستقر والموثوق به.
الوصف
مقياس الطاقة 3296Z هو مكون قوي مصمم للتعديلات الدقيقة في الدوائر الإلكترونيةضمان طول العمر في تطبيقات مختلفةعلى الرغم من حجمه المدمج، فإنه يوفر دقة عالية، مما يجعله مناسبًا للمشاريع الإلكترونية المعقدة. الدقة قابلة للتعديل،توفير المرونة لتلبية متطلبات ضبط محددة مع ضمان أداء مستقر وموثوق بهمع عمود ضبط جانبي، فإنه يسهل التعديلات السهلة والمريحة أثناء التثبيت والتشغيل. نطاق المقاومة قابلة للتعديل من 10 أوم إلى 10 ميغا أوم،تلبية مجموعة واسعة من احتياجات الدوائريحتوي على طاقة 0.5 واط عند درجة حرارة 70 درجة مئوية، ويحافظ على أداء مثالي حتى في ظل ظروف درجة حرارة صعبة.تسمح بتعديلات دقيقة ودقيقةمقياس الطاقة 3296Z هو تجسيد للمدى الطويل، الدقة، والموثوقية، مما يجعله مكونا لا غنى عنه في الأنظمة الإلكترونية.
المواصفات
| الخصائص الكهربائية | مجموعة المقاومة الاسمية | 10Ω~5MΩ |
| المقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa، 500Vac؛ 8.5KPa، 250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 25 ((±2) دورات | |
| خصائص البيئة | المقاومة الحرارية لحام | لحام الموجات: درجة الحرارة: 260 درجة مئوية ± 5 درجة مئوية، T: 3 ± 1 ثانية. لحام الحديد: درجة الحرارة: 320 درجة مئوية ± 5 درجة مئوية، T: ≤2 ثانية. |
| الطاقة المسجلة ((300 فولت كحد أقصى) | 70 درجة مئوية، 0.5W؛ 125 درجة مئوية، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250،±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز، 0.75 ملم، 6 ساعة ΔR≤±1%R، Δ ((Uab/Uac) ≤±2% | |
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الحياة الدورية | 200 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 30±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
البعد
التعبئة
مواصفات التعبئة: 50 قطعة لكل أنبوب.
التطبيق
يستخدم مقياس الطاقة 3296Z على نطاق واسع في تطبيقات مختلفة بسبب دقة ومتانة وفعالية.وهنا بعض مجالات التطبيق الشائعة لهذا النوع من تقنية القياس:
•معدات الاتصالات:تستخدم لتحسين دوائر معالجة الإشارات والحفاظ على سلامة الإشارة.
•أنظمة التحكم الصناعية:تستخدم في أجهزة التحكم وأنظمة الأتمتة لتعديل وتعديل معايير التحكم.
•الأجهزة الطبية:تستخدم في الأجهزة الطبية للسيطرة الدقيقة ومعايرة المعدات الحساسة.
•إلكترونيات المستهلك:وجدت في أجهزة مثل المعدات الصوتية والتلفزيونات وغيرها من الأجهزة الإلكترونية المنزلية لضبط الإعدادات وأداء ضبط.
•إلكترونيات السيارات:تستخدم في تطبيقات مختلفة للسيارات، مثل معايرة أجهزة الاستشعار ووحدات التحكم.
•أدوات الاختبار والقياس:ضرورية في أدوات المختبر والميدان لقياس وظائف المعايرة الدقيقة.
•مصادر الطاقة:تستخدم في وحدات إمدادات الطاقة لضبط إعدادات الجهد والتيار بدقة.
•دوائر الترددات الراديوية وميكروويف:تستخدم لتنسيق وتطابق المعوقات في دوائر عالية التردد.
•الطيران والفضاء والدفاع:تطبق في أجهزة الطيران والدفاع للسيطرة الدقيقة والموثوقية في البيئات القاسية.
بشكل عام ، يعد مقياس الطاقة 3296Z قطاع الحد الأساسي في أي تطبيق يتطلب تعديل مقاومة دقيق وموثوقية عالية.
الميزة:
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثل RoHS، REACH، الخ وأفضل ضمانات الجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
كتالوج المنتج
