| الـ MOQ: | 100 قطعة |
| السعر: | $0.048 - $0.90/Piece |
| العبوة القياسية: | التعبئة القياسية 50 قطعة/أنبوب |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

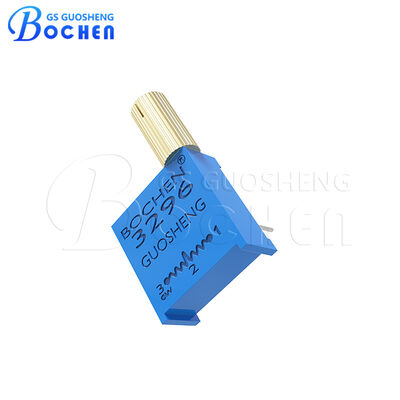

سلسلة 3296 0.5W 50k 100k 200k أوم المقاوم المتغير متعدد الدورات محطم السيرميت محطم الاحتمالات
أبرز النقاط:
•متوافقة مع القانون
• واحد عشرأنماط نهاية.
•السير الكهربائي 25 ± 2 دورة.
•الطاقة القياسية هي 0.5 واط عند 70 درجة مئوية
•التحولات المتعددة / سيرمت / الصناعية / مختومة
•نطاق المقاومة 10 أوم إلى 10 ميغاوم.
•طريقتان للتعديل: التعديل الجانبي والعلوي.
•حجم صغير، دقة عالية، دقة قابلة للتعديل، أداء مستقر وموثوق به.
الوصف:
مقياس الطاقة من سلسلة 3296 هو مقاومة قابلة للتعديل شائعة تستخدم في الدوائر الإلكترونية.غالبًا ما يشار إليها باسم "مقياس المقاومة" أو "مقاومة التقليم" وهي مكون إلكتروني متعدد الاستخدامات مصمم لضبط المقاومة بدقة في الدوائريحتوي على تصميم مضغوط مناسب لدمجها في أجهزة ومعدات إلكترونية مختلفة. مع وظائفها القابلة للتعديل،يسمح مقياس الطاقة من سلسلة 3296 بتعديل قيم المقاومة لتلبية متطلبات الدوائر الخاصة.
وتشمل الميزات الرئيسية لمقياس الطاقة من سلسلة 3296:
قابلية ضبط:يمكن تعديل مقياس الطاقة بسهولة باستخدام مقبض أو مفك برغي، مما يتيح التحكم الدقيق في قيم المقاومة.
الحجم المدمج:عامل شكله الصغير يجعله مثاليًا للتطبيقات المحدودة في المساحة ، مثل على PCBs أو في التجمعات الإلكترونية الضيقة.
دقة عالية:توفر بعض المتغيرات من مقياس الجهد 3296 دقة عالية ، مما يضمن ضبط المقاومة بدقة وموثوقية.
الموثوقية:مع بناء بسيط وبدون أجزاء متحركة، يقدم مقياس الطاقة 3296 الأداء الموثوق به وطول العمر.
مجموعة واسعة من التطبيقات:يجد استخدامًا واسعًا في دوائر إلكترونية مختلفة ، بما في ذلك الدوائر التناظرية والرقمية ، وأجهزة الاستشعار ، ومصادر الطاقة ، ومعدات الصوت.
بشكل عام ، يعد مقياس الطاقة من سلسلة 3296 عنصرًا أساسيًا لتصميم الدوائر ومعايرها ، حيث يوفر قابلية ضبط ودقة وموثوقية في حزمة مضغوطة.
المواصفات:
| الخصائص الكهربائية | مجموعة المقاومة الاسمية | 10Ω~5MΩ |
| مقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa، 500Vac؛ 8.5KPa، 250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 25 ((± 2) الدوران | |
| خصائص البيئة | المقاومة الحرارية لحام | لحام الموجات: درجة الحرارة: 260 درجة مئوية ± 5 درجة مئوية، T: 3 ± 1 ثانية. لحام الحديد: درجة الحرارة: 320 درجة مئوية ± 5 درجة مئوية، T: ≤2 ثانية. |
| الطاقة المسجلة ((300 فولت كحد أقصى) | 70 درجة مئوية، 0.5W؛ 125 درجة مئوية، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250، ±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز، 0.75 ملم، 6 ساعات ΔR≤±1%R، Δ ((Uab/Uac) ≤±2% | |
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الحياة الدورية | 200 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 30±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
البعد:
إحدى عشر أسلوبًا نهائيًا:
العبوة:
مواصفات التعبئة: 50 قطعة لكل أنبوب.
التطبيق:
يستخدم مقياس الطاقة من سلسلة 3296 على نطاق واسع في تطبيقات مختلفة بسبب دقة واستدامته وتنوعه.وهنا بعض مجالات التطبيق الشائعة لهذا النوع من تقنية القياس:
•معدات الاتصالات:تستخدم لتحسين دوائر معالجة الإشارات والحفاظ على سلامة الإشارة.
•أنظمة التحكم الصناعية:تستخدم في أجهزة التحكم وأنظمة الأتمتة لتعديل وتعديل معايير التحكم.
•الأجهزة الطبية:تستخدم في الأجهزة الطبية للسيطرة الدقيقة ومعايرة المعدات الحساسة.
•إلكترونيات المستهلك:وجدت في أجهزة مثل المعدات الصوتية والتلفزيونات وغيرها من الأجهزة الإلكترونية المنزلية لضبط الإعدادات وأداء ضبط.
•إلكترونيات السيارات:تستخدم في تطبيقات مختلفة للسيارات، مثل معايرة أجهزة الاستشعار ووحدات التحكم.
•أدوات الاختبار والقياس:ضرورية في أدوات المختبر والميدان لقياس وظائف المعايرة الدقيقة.
•مصادر الطاقة:تستخدم في وحدات إمدادات الطاقة لضبط إعدادات الجهد والتيار بدقة.
•دوائر الترددات الراديوية وميكروويف:تستخدم لتنسيق وتطابق المعوقات في دوائر عالية التردد.
•الطيران والفضاء والدفاع:تطبق في أجهزة الطيران والدفاع للسيطرة الدقيقة والموثوقية في البيئات القاسية.
بشكل عام ، يعد مقياس الطاقة 3296 من سلسلة Cermet Trimmer عنصرًا حاسمًا في أي تطبيق يتطلب ضبط مقاومة دقيق وموثوقية عالية.
الميزة:
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثل RoHS، REACH، الخ وأفضل ضمانات الجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM وODM متاح.
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
