| الـ MOQ: | 100 قطعة |
| السعر: | $0.98 - $1.80/Piece |
| العبوة القياسية: | 500 قطعة/صينية (7 بوصات)؛ 3000 قطعة/صينية (13 بوصة) |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

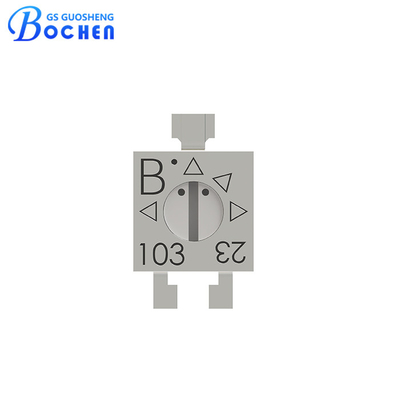

3314G 4mm SingleTurn Cermet مختوم SMD Trimmer Potentiometer المقاومة القابلة للتعديل
● 0.25 واط عند 70 درجة مئوية.
● نمطان نهائيان.
● نطاق عمري واسع (50Ω إلى 2MΩ).
● جودة عالية وموثوقية ومدة طويلة
● الحجم الصغير للحصول على الكثافة المثلى للتعبئة.
● مصممة لتطبيقات التثبيت السطحي وتوفر كفاءة حجمية.
● كل من التشغيل اليدوي أو التلقائي، ويمكن أن تتحمل موجة، وتقنيات اللحام reflow.
تم تصميم 3314G لتفوق في التطبيقات الإلكترونية الدقيقةيضمن أداء موثوق به حتى في ظروف صعبةيتوفر في اثنين من أنماط المحطة ، ويوفر تنوعًا لتناسب تكوينات الدوائر المختلفة. نطاقها الأوهمي الواسع ، الذي يمتد من 50Ω إلى 2MΩ ، يستوعب متطلبات المقاومة المتنوعة.الدقة هي سمة مميزة، مع خيارات تسامح المقاومة من ± 10٪ أو ± 20٪ ، مما يضمن ضبط الدوائر بدقة. يتم الحفاظ على المقاومة النهائية في حدود ≤ ± 1٪ R أو 3Ω ، في حين يبقى تغير المقاومة اللاصقة ≤ 3٪ R أو 3Ω.تعمل بسلاسة عبر درجات الحرارة التي تتراوح من -55 °C إلى + 125 °C ، مع معامل درجة الحرارة من ± 250 أو ± 100 جزء في المئة / °C ، مما يضمن الاستقرار في بيئات مختلفة.مشهورة بجودتها العالية، والموثوقية، وطول العمر، هو خيار موثوق به للتطبيقات الحرجة.
حجمها المدمج يعزز كثافة التعبئة، مما يجعلها مثالية للتصاميم المحدودة بالمساحة. تم تصميمها لتطبيقات التثبيت السطحي، مما يزيد من كفاءة الحجم في تخطيطات PCB.سواء للعمل اليدوي أو التلقائي، يمكن أن تتحمل تقنيات لحام الموجة والإعادة ، مما يضمن اندماجًا سلسًا في عمليات التصنيع. مع 3314G القياس القوي ، تتوافق الدقة مع الأداء.
| الخصائص الكهربائية | مجموعة المقاومة الاسمية | 50Ω~2MΩ |
| المقاومة التسامح | ± 10%؛ ± 20% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc 100M أوم دقيقة | |
| مقاومة الجهد | 101.3KPa، 500Vac؛ 8.5KPa، 250Vac | |
| قوة الكهرباء المضادة | 500 فاك ((1 دقيقة) | |
| السفر الكهربائي | 210 درجة | |
| خصائص البيئة | المقاومة الحرارية لحام | 250 درجة مئوية، 10 ثواني. |
| الطاقة المسجلة ((300 فولت كحد أقصى) | 70 درجة مئوية، 0.25W 125 درجة مئوية، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ± 250، ± 100 ppm/°C | |
| تغير درجة الحرارة | ΔR≤±3%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 20G، ΔR≤±1%R، Δ(Uab/Uac) ≤±1% | |
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الحياة الدورية | 100 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 240 درجة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
أسلوبين نهائيين:
تفاصيل التعبئة: 500 قطعة/صندوقا (7 بوصة) ؛ 3000 قطعة/صندوقا (13 بوصة)
مقياس الطاقة 3314 هو مكون مضغوط وموثوق به يستخدم على نطاق واسع في تطبيقات مختلفة بسبب دقة ومتانته. فيما يلي بعض مجالات التطبيق الرئيسية:
التحكم الصناعي:
أنظمة الأتمتة: معايير التحكم الدقيقة في أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) وغيرها من الآلات الآلية.
معايرة أجهزة الاستشعار: ضمان قراءات دقيقة من أجهزة الاستشعار الصناعية المستخدمة في مصانع التصنيع والمعالجة.
الأجهزة الطبية:
المعدات الطبية المحمولة: معايرة أدوات التشخيص مثل أجهزة مراقبة ضغط الدم ومقياسات الجلوكوز لضمان قراءات دقيقة.
الأجهزة العلاجية: ضبط معايير التحكم في الأجهزة مثل مضخات التسريب ومعدات التنفس.
إلكترونيات السيارات:
وحدات تحكم المحرك (ECU): ضبط دقيق لدخول أجهزة الاستشعار وإعدادات التحكم لأفضل أداء للمحرك.
أدوات لوحة القيادة: معايرة المقاييس والعروض لتقديم معلومات دقيقة.
معدات الاتصال:
دوائر الترددات الراديوية وميكروويف: ضبط المعلمات لنقل الإشارة والاستقبال الواضح والمستقر.
أجهزة الشبكة: معايرة الموجهات والموديمات وغيرها من أجهزة الشبكة لضمان الاتصال الموثوق به.
الطيران والفضاء والدفاع:
أنظمة الملاحة: ضبط المعلمات الدقيقة في المراوحة الحركية ومقاييس التسارع وأدوات الملاحة الأخرى للسيطرة الدقيقة.
أنظمة الاتصال: ضمان التشغيل الموثوق به لأجهزة الاتصال على متن الطائرة.
أدوات الاختبار والقياس:
أجهزة العدادات المتعددة والمناظير: معايرة أجهزة القياس لضمان قراءات دقيقة.
مولدات الإشارة: تعديل معايير إشارة الإخراج لاختبار وتحليل دقيق.
أنظمة الطاقة المتجددة
محولات الطاقة الشمسية: ضبط دقيق لجهد التيار والتيار لتحسين كفاءة تحويل الطاقة.
أجهزة التحكم في توربينات الرياح: تعديل مدخلات أجهزة الاستشعار وبارامترات التحكم لتحقيق أفضل أداء وإنتاج الطاقة.
مقياس الطاقة 3314 هو مكون أساسي في العديد من الأنظمة الإلكترونية المتقدمة ، حيث يوفر التحكم الدقيق والأداء الموثوق به عبر مجموعة واسعة من التطبيقات.
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، الوصول، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM وODM متاح.
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
