| الـ MOQ: | 100 قطعة |
| السعر: | $1.00 - $1.30/Piece |
| العبوة القياسية: | مواصفات التعبئة والتغليف: 500 قطعة / صينية (7 بوصات)؛ 3000 قطعة / صينية (13 بوصة) |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |
3314 4 ملم سطح مربع تركيب الحواف المصغرة حفرة واحدة حفرة حفرة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة محكمة
أبرز النقاط:
■ أربعة أنماط نهائية.
■ عنصر المقاومة السيرميت.
■ عمر الدوران 100 دورة، ΔR≤±3%R.
■ الحجم الصغير للحصول على الكثافة المثلى للتعبئة.
■ مؤشرات عالية الدقة والمتانة ومستقرة للأداء.
■ نطاق اوميكي واسع 50Ω-2MΩ،والتسامح مع المقاومة ±10٪
■ 0.25 واط عند 70 درجة مئوية، 210 درجة التنقل الكهربائي، 240 درجة التنقل الميكانيكي الكلي.
■ 4 ملم مربع سطح تركيب مقطوعات مصغرة واحد دورة مغلقة السيرمت.
الوصف:

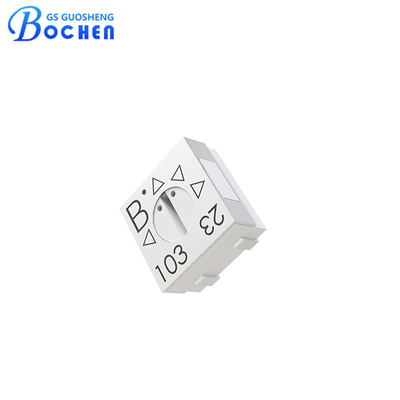

مقياس القدرة 3314: تم تصميم هذا المكون المدمج والمتنوع لضبط المقاومة بدقة في الدوائر الإلكترونية.يسمح بتحسين قيم المقاومة لتلبية متطلبات محددةيتوفر مقياس الطاقة 3314 في تشكيلات مختلفة لتلائم تطبيقات مختلفة، مما يوفر المرونة وسهولة التكامل.إنه خيار موثوق به للمهندسين والهواةسواء استخدمت في معدات الصوت، أجهزة، أو أجهزة إلكترونية أخرى، و 3314 تقييم القوة يقدم أداء ثابت والتحكم الدقيق.
المواصفات:
| الخصائص الكهربائية | مجموعة المقاومة الاسمية | 50Ω-2MΩ |
| مقاومة التسامح | ± 10% ؛ ± 20% | |
| المقاومة النهائية | ≤ ± 1٪ R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc 100M أوم دقيقة | |
| مقاومة الجهد | 101.3KPa،500Vac،8.5KPa،250Vac | |
| قوة الكهرباء المضادة | 500 فاك ((1 دقيقة) | |
| السفر الكهربائي | 210 درجة | |
| خصائص البيئة | المقاومة الحرارية لحام | 250 درجة مئوية، 10 ثواني. |
| الطاقة المسجلة ((300 فولت كحد أقصى) | 70°C،0.25W؛125°C،0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250،±100 ppm/°C | |
| تغير درجة الحرارة | ΔR≤±3%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 20G، ΔR≤±1%R، Δ(Uab/Uac) ≤±1% | |
| اهتزاز | 100G، ΔR≤±1%R،Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الحياة الدورية | 100 دورة،ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 240 درجة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
البعد:
العبوة:
مواصفات التعبئة: 500 قطعة/صينية (7 بوصات) ؛ 3000 قطعة/صينية (13 بوصات).
التطبيق:
مقياس الطاقة 3314 هو مكون مضغوط وموثوق به يستخدم على نطاق واسع في تطبيقات مختلفة بسبب دقة ومتانته. فيما يلي بعض مجالات التطبيق الرئيسية:
التحكم الصناعي:
أنظمة الأتمتة: معايير التحكم الدقيقة في أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) وغيرها من الآلات الآلية.
معايرة أجهزة الاستشعار: ضمان قراءات دقيقة من أجهزة الاستشعار الصناعية المستخدمة في مصانع التصنيع والمعالجة.
الأجهزة الطبية:
المعدات الطبية المحمولة: معايرة أدوات التشخيص مثل أجهزة مراقبة ضغط الدم ومقياسات الجلوكوز لضمان قراءات دقيقة.
الأجهزة العلاجية: ضبط معايير التحكم في الأجهزة مثل مضخات التسريب ومعدات التنفس.
إلكترونيات السيارات:
وحدات تحكم المحرك (ECU): ضبط دقيق لدخول أجهزة الاستشعار وإعدادات التحكم لأفضل أداء للمحرك.
أدوات لوحة القيادة: معايرة المقاييس والعروض لتقديم معلومات دقيقة.
معدات الاتصال:
دوائر الترددات الراديوية وميكروويف: ضبط المعلمات لنقل الإشارة والاستقبال الواضح والمستقر.
أجهزة الشبكة: معايرة الموجهات والموديمات وغيرها من أجهزة الشبكة لضمان الاتصال الموثوق به.
الطيران والفضاء والدفاع:
أنظمة الملاحة: ضبط المعلمات الدقيقة في المراوحة الحركية ومقاييس التسارع وأدوات الملاحة الأخرى للسيطرة الدقيقة.
أنظمة الاتصال: ضمان التشغيل الموثوق به لأجهزة الاتصال على متن الطائرة.
أدوات الاختبار والقياس:
أجهزة العدادات المتعددة والمناظير: معايرة أجهزة القياس لضمان قراءات دقيقة.
مولدات الإشارة: تعديل معايير إشارة الإخراج لاختبار وتحليل دقيق.
أنظمة الطاقة المتجددة
محولات الطاقة الشمسية: ضبط دقيق لجهد التيار والتيار لتحسين كفاءة تحويل الطاقة.
أجهزة التحكم في توربينات الرياح: تعديل مدخلات أجهزة الاستشعار وبارامترات التحكم لتحقيق أداء وأداء طاقة مثالي.
مقياس الطاقة 3314 هو مكون أساسي في العديد من الأنظمة الإلكترونية المتقدمة ، حيث يوفر التحكم الدقيق والأداء الموثوق به عبر مجموعة واسعة من التطبيقات.
الميزة:
• التوريد المباشر من المصنع، بدون وسطاء.
• شهادات مكتملة مثل UL، RoHS، SGS، الخ وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
