| الـ MOQ: | 100 قطعة |
| السعر: | $0.048 - $0.90/Piece |
| العبوة القياسية: | التعبئة القياسية 50 قطعة/أنبوب |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 10000000 قطعة شهريا |

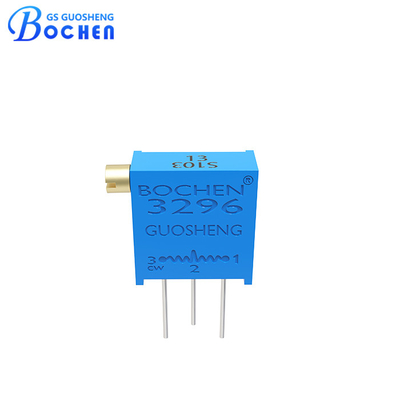

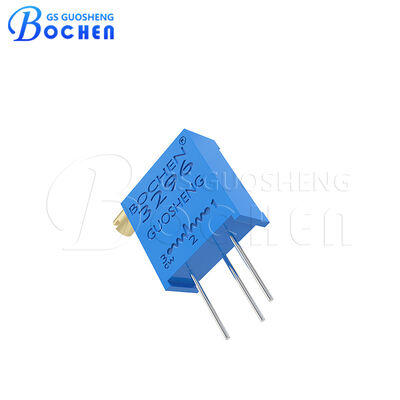

3296S 0.5w 10٪ من خلال الثقب قابل للتعديل الدقيق المقاومة المتغيرة متعددة الدوران محطم Cermet
الخصائص:
•3مربع، عنصر السيرميت، عدة دورات، محطم السيرميت مغلق بالكامل.
•أسلوب تعديل الجانبي
•من خلال طريقة تركيب الثقب.
•الطاقة الاسمية 0.5 واط عند70 درجة مئوية
•نطاق مقاومة واسع10Ω إلى 5MΩ، معدل تسامح 10%.
•c منخفضةتغير مقاومة اللمس (CRV) ≤ 3%R أو 3Ω.
• رحلات التكيف 25 دورة، سفر ميكانيكيثلاثون دورة
•نطاق درجة حرارة التشغيل -55°C ~ +125°C
الوصف:
الـ 3296S هي قطعة مصممة بدقة تجمع بين القوة والقدرة على ضبط الدقةمعروفة بموثوقيتها واستقرارها في مجموعة من الظروف البيئيةيتم تقديم هذا القطع في تكوين مربع 3/8 ′′ ، مما يجعله مضغوطًا ولكنه متعدد الاستخدامات.يسمح دمج وظيفة عدة حلقات بتعديلات دقيقة، مغلقة في جسم مغلق تماما لضمان طول العمر ومقاومة التحديات البيئية.
اعتمادا على نمط ضبط الجانبي، 3296S يسمح للتغييرات المباشرة حتى عندما يكون المساحة في قسط، وتوفير سهولة الاستخدام في تصاميم الدائرة الكثيفة.تستخدم طريقة ثقبيضمن اتصال آمن ودائم إلى لوحة الدوائر. يوفر أداءً ممتازًا مع طاقة 0.5W عند 70 درجة مئوية ، مناسبة لمختلف التطبيقات الإلكترونية.
واحدة من خصائصها الجدير بالذكر هي نطاق المقاومة الواسع الذي تغطيه ، من 10 أوم إلى 5 ميغاوم ، مع تسامح بنسبة 10٪.هذا النطاق الواسع يجعله قابلا للتكيف مع العديد من متطلبات المقاومة في الدوائر الإلكترونيةوعلاوة على ذلك، فإنه يعرض انخفاض اختلاف مقاومة الاتصال (CRV) ، والتي هي أقل من أو تساوي 3٪ من قيمة المقاومة أو 3 أوم،تسليط الضوء على دقة وموثوقيتها في الحفاظ على إعداد المقاومة المطلوبة.
تم تصميم الجهاز للعمل في نطاق درجة الحرارة من -55 °C إلى + 125 °C ، مما يؤكد على مدى ملاءمته للاستخدام في مجموعة واسعة من ظروف التشغيل.المستخدمون سوف يقدرون التحكم الذي يقدمه، مع 25 دورة من رحلة ضبط وحركة ميكانيكية إجمالية من 30 دورة، مما يسهل ضبط المقاومة الدقيقة للمهام الإلكترونية المعقدة.
Such design considerations ensure that the 3296S cermet trimmer is not just a component but a reliable and precise tool for tuning and maintaining the performance of electronic circuits across a broad spectrum of applications.
المواصفات:
| الخصائص الكهربائية | مجموعة المقاومة الاسمية | 10Ω~5MΩ |
| مقاومة التسامح | ± 10% | |
| المقاومة النهائية | ≤±1% R أو 3Ω | |
| تغير مقاومة الاتصال (CRV) | ≤ 3%R أو 3Ω | |
| مقاومة العزل | 500 Vdc R1≥1GΩ | |
| مقاومة الجهد | 101.3KPa، 500Vac؛ 8.5KPa، 250Vac | |
| قوة الكهرباء المضادة لمستوى سطح البحر | 500 فاك ((1 دقيقة) | |
| السفر الفعال | 25 ((± 2) الدوران | |
| خصائص البيئة | المقاومة الحرارية لحام | لحام الموجات: درجة الحرارة: 260 درجة مئوية ± 5 درجة مئوية، T: 3 ± 1 ثانية. لحام الحديد: درجة الحرارة: 320 درجة مئوية ± 5 درجة مئوية، T: ≤2 ثانية. |
| الطاقة المسجلة ((300 فولت كحد أقصى) | 70 درجة مئوية، 0.5W؛ 125 درجة مئوية، 0W | |
| نطاق الحرارة | -55°C ~ + 125°C | |
| معامل الحرارة | ±250،±100 ppm /°C | |
| تغير درجة الحرارة | ΔR≤±2%R، Δ(Uab/Uac) ≤±1% | |
| التصادم | 10-500 هرتز، 0.75 ملم، 6 ساعات ΔR≤±1%R، Δ ((Uab/Uac) ≤±2% | |
| اهتزاز | 100G، ΔR≤±1%R، Δ(Uab/Uac) ≤±2% | |
| الصمود الكهربائي عند 70 درجة مئوية | 1000 ساعة @ 70 درجة مئوية الطاقة الاسمية؛ ΔR≤±3%R | |
| الحياة الدورية | 200 دورة، ΔR≤±3%R | |
| الخصائص الجسدية | إجمالي السفر الميكانيكي | 30±2 دورة |
| عزم تشغيل | ≤25 م.ن.م | |
| عزم الدوران | ≤35 م.ن.م |
البعد:
العبوة:
مواصفات التعبئة: 50 قطعة لكل أنبوب.
التطبيق:
• معدات الاتصالات:تستخدم لتحسين دوائر معالجة الإشارات والحفاظ على سلامة الإشارة.
• أنظمة التحكم الصناعية:تستخدم في أجهزة التحكم وأنظمة الأتمتة لتعديل وتعديل معايير التحكم.
• الأجهزة الطبية:تستخدم في الأجهزة الطبية للسيطرة الدقيقة ومعايرة المعدات الحساسة.
• الإلكترونيات الاستهلاكية:وجدت في أجهزة مثل المعدات الصوتية والتلفزيونات وغيرها من الأجهزة الإلكترونية المنزلية لضبط الإعدادات وأداء ضبط.
• إلكترونيات السيارات:تستخدم في تطبيقات مختلفة للسيارات، مثل معايرة أجهزة الاستشعار ووحدات التحكم.
• أدوات الاختبار والقياس:ضرورية في أدوات المختبر والميدان لقياس وظائف المعايرة الدقيقة.
• مصادر الطاقة:تستخدم في وحدات إمدادات الطاقة لضبط إعدادات الجهد والتيار بدقة.
• دوائر الترددات الراديوية وميكروويف:تستخدم لتنسيق وتطابق المعوقات في دوائر عالية التردد.
• الطيران والفضاء والدفاع:تطبق في أجهزة الطيران والدفاع للسيطرة الدقيقة والموثوقية في البيئات القاسية.
الميزة:
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، الوصول، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM وODM متاح.
فيديو
فيديو
فيديو
فيديو
فيديو
|
|
