| الـ MOQ: | 100 قطعة |
| السعر: | $7.00 - $12.00/piece |
| العبوة القياسية: | التعبئة القياسية |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T/T ، L/C ، D/A ، D/P ، Western Union |
| القدرة على التوريد: | 3,000,000 قطعة شهريا |

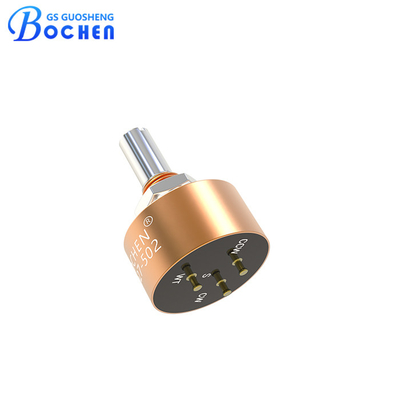

مقياس الجهد الدوار البلاستيكي الموصل الدقيق WI27 22mm 1w
تفاصيل سريعة:
• لفة واحدة.
• نوع تثبيت الجلبة.
• نطاق المقاومة الاسمية 10Ω~2MΩ.
• تصنيف الطاقة 1 واط عند 70 درجة مئوية.
• حجم مضغوط، تكنولوجيا تصميم متقدمة
• مقياس جهد بلاستيكي موصل 7/8 بوصة (22.2 ملم).
الوصف:
مقياس الجهد البلاستيكي الموصل WI27 هو مقياس جهد عالي الجودة، لفة واحدة مصمم للتحكم الدقيق في مختلف التطبيقات. يتميز هذا المقياس بحجم مضغوط 7/8 بوصة (22.2 ملم) من نوع تثبيت الجلبة، وهو متعدد الاستخدامات وسهل التركيب. يوفر نطاق مقاومة اسمية من 10Ω~2MΩ, مع تصنيف طاقة 1 واط عند 70 درجة مئوية. تبلغ نسبة تحمل المقاومة ±10%، مع خيار التخصيص إلى ±10% للاحتياجات المحددة.
تم تصميم مقياس الجهد WI27 لتحقيق الدقة، ويتميز باستقلالية خطية تبلغ ±2.0%، والتي يمكن تخصيصها إلى ±1.0% لتحقيق دقة أكبر. تبلغ مسافته الكهربائية 340 درجة ± 3 درجات، مما يضمن تشغيلًا سلسًا وموثوقًا ضمن النطاق المحدد. يعتبر مقياس الجهد البلاستيكي الموصل هذا مثاليًا للتطبيقات التي تتطلب تعديلات موثوقة ودقيقة.
المواصفات:
|
الخصائص الكهربائية |
نطاق المقاومة الاسمية |
10Ω~2MΩ |
|
تحمل المقاومة |
±10% |
|
|
تغير مقاومة التلامس |
3%R أو 5Ω |
|
|
مقاومة العزل |
100MΩ، 500 فولت تيار مستمر. دقيقة واحدة |
|
|
جهد التحمل |
101.3 كيلو باسكال، 500 فولت تيار متردد；8.5 كيلو باسكال، 300 فولت تيار متردد |
|
|
قوة العزل الكهربائي عند مستوى سطح البحر |
500 فولت تيار متردد (دقيقة واحدة) |
|
|
السفر الكهربائي |
340 درجة ± 3 درجات |
|
|
زاوية التعديل |
360 درجة±3 درجات |
|
|
الخصائص البيئية |
التعرض الأقصى للحام |
250 درجة مئوية، 10 ثواني |
|
تصنيف الطاقة (300 فولت كحد أقصى) |
70 درجة مئوية، 1 واط；125 درجة مئوية، 0 واط |
|
|
نطاق درجة حرارة التشغيل |
-55 درجة مئوية ~ + 125 درجة مئوية |
|
|
معامل درجة الحرارة |
±100 جزء في المليون / درجة مئوية |
|
|
تغير درجة الحرارة |
(-55 درجة مئوية～+125 درجة مئوية)، بعد 5 دورات بدون حمل، ΔR/R≤±10% |
|
|
الاهتزاز |
(10-50 هرتز، سعة 1.5 ملم)، 3 اتجاهات، ساعتان في كل اتجاه، ΔR/R≤±10% |
|
|
الصدمة |
100G، ΔR/R≤±2% |
|
|
70 درجة مئوية التحمل الكهربائي |
1000 ساعة @ 70 درجة مئوية الطاقة المقدرة؛ ΔR≤±3%R |
|
|
الخصائص الفيزيائية |
الزاوية الميكانيكية |
360 درجة مستمرة (توقفات ميكانيكية اختيارية 340 درجة ± 3 درجات) |
|
عزم الدوران الأولي |
≤10 mN.m |
|
|
قوة التوقف |
≤15 mN.m |
|
|
التعبئة القياسية |
10 قطعة / صندوق |
البعد:
الأبعاد بالمليمتر، التفاوتات ±0.30 ملم ما لم يذكر خلاف ذلك.
التطبيق:
يعد مقياس الجهد البلاستيكي الموصل WI27 مكونًا متعدد الاستخدامات يستخدم في تطبيقات مختلفة نظرًا لدقته وموثوقيته.
1. الأتمتة الصناعية
يستخدم في أنظمة التحكم لتحديد المواقع والحركة بدقة.
شائع في الأذرع الآلية وآلات CNC.
2. صناعة السيارات
يستخدم في مستشعرات موضع الخانق، ومستشعرات موضع الدواسة، ومستشعرات زاوية التوجيه.
يساعد في تحقيق تحكم دقيق في المحرك وأنظمة النقل.
3. المعدات الطبية
يستخدم في الأجهزة الطبية مثل مضخات التسريب وأجهزة التنفس الصناعي ومعدات التصوير.
يضمن التحكم والقياس الدقيقين للمعلمات الهامة.
4. الفضاء والدفاع
يستخدم في أنظمة التحكم في الطيران وأدوات الملاحة وأنظمة التحكم في الأسلحة.
يوفر أداءً موثوقًا به في البيئات القاسية.
5. الإلكترونيات الاستهلاكية
يوجد في معدات الصوت وأجهزة الألعاب وأنظمة التشغيل الآلي للمنزل.
يعزز واجهة المستخدم من خلال التحكم الدقيق في مستوى الصوت والضبط والإعدادات الأخرى.
6. معدات الاختبار والقياس
جزء لا يتجزأ من أجهزة مثل راسمات الذبذبات ومولدات الإشارات وأجهزة القياس المتعددة.
يضمن القياس والمعايرة الدقيقة.
7. أنظمة الطاقة المتجددة
تطبق في أنظمة التحكم في التوربينات الريحية وأنظمة تتبع الطاقة الشمسية.
يعمل على تحسين كفاءة توليد الطاقة.
8. البحرية والساحلية
يستخدم في أنظمة الملاحة وأنظمة التحكم في المحركات والتحكم في الونش.
يضمن التشغيل الموثوق به في البيئات البحرية.
الميزة:
• توريد مباشر من المصنع، بدون وسطاء.
• شهادات مكتملة مثل RoHS, REACH, إلخ وضمان أفضل جودة.
• قدرة إنتاجية كافية، ووقت تسليم قصير.
• فريق خدمة ما بعد البيع محترف.
• OEM&ODM متاح.
