| الـ MOQ: | 50 قطعة |
| السعر: | $0.48 - $50.00/Piece |
| العبوة القياسية: | التعبئة القياسية أو وفقا لمتطلبات العملاء |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 3,000,000 قطعة شهريا |

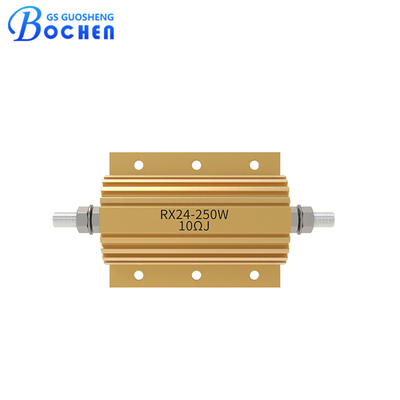

قشرة الغلاد الألومنيوم 50W 100W 1000W RX24 المقاومة Wirewound
مقاومة القوة من الغلاف الألومنيوم RX24 العلامة التجارية BOCHEN، المنتج مصنوع من سلك سبيكة عالية الجودة، غلاف سبيكة الألومنيوم، حجم صغير، قوة عالية، مقاومة درجات الحرارة العالية،أداء جيد لتبديد الحرارة، قدرة حمولة قوية، وسهلة التثبيت، ودعم تخصيص خاص الشخصية.
الخصائص:
1قشرة الألومنيوم الذهبية، أداء جيد في الإشعاع الحراري، مناسبة لتركيب لوحة التبريد، يمكن استخدامها في البيئة الشنيعة.
2حجم صغير، حمولة قوية
3القدرة العازلة العالية، التغطية بمواد غير قابلة للاحتراق وغير عضوية، أداء جيد في الاهتزاز.
4سوف يكون من السهل إصلاح نموذج الاتصال المتعدد.
5. تستخدم على نطاق واسع في مجال إمدادات الطاقة، المحول، المصعد، الصوت الساحة وصناعة المعدات ذات المتطلبات العالية
6-تسامح المقاومة: + 1% ، + 5%
المواصفات:
| الطاقة الاسمية عند 25 درجة مئوية(و) |
المقاومة النطاق (Ω) |
المقاومة التسامح (%) |
TCR (×10-6/°C) |
الجهد (V) | |
| مع غسيل الحرارة | بدون غسيل الحرارة | ||||
| 5 | 3 | 0.01~ 1K | ± 1± 5 | ±100، ±50 | 1000 |
| 10 | 8 | 0.011.5 كيلو | |||
| 20 | 12.5 | 0.0110 ألف | |||
| 30 | 15 | 0.01~ 27K | |||
| 50 | 20 | 0.01~ 33K | |||
| 75 | 45 | 0.0139 ألف | |||
| 100 | 50 | 0.0151 ألف | 2000 | ||
| 150 | 55 | 0.0156 ألف | |||
| 200 | 50 | 0.0162 ألف | |||
| 250 | 60 | 0.0168 ألف | |||
| 300 | 75 | 0.01-75 ألف | |||
| 500 | 200 | 0.0182 ألف | |||
البعد:
| الطاقة المسجلة | البعد ((ملم) | |||||||||||
| L1± 1 | L2± 1 | L3± 1 | L4± 1 | أ± 1 | ب± 1 | ج± 1 | د± 0.3 | E± 0.3 | هـ± 1 | h± 1 | T± 0.2 | |
| RX24-5W | 60 | 15 | 115 | 0 | 17 | 13 | 9.5 | 0.6 | 2.2 | 8 | 4 | 1.6 |
| RX24-10W | 65 | 20 | 14.5 | 0 | 23 | 16 | 11 | 0.7 | 3.5 | 10.5 | 5.2 | 2 |
| RX24-25W | 49 | 27 | 19 | 0 | 28 | 20 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24-50W | 70 | 50 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 90 | 70 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 100 | 66 | 36 | 0 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RX24G-100W | 130 | 98 | 71 | 35.5 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-150W | 170 | 136 | 110 | 55 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 190 | 155 | 126 | 63 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 127 | 92 | 66 | 33 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-250W | 147 | 112 | 86 | 43 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-300W | 160 | 128 | 105 | 52 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-500W | 230 | 200 | 175 | 87 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-800W | 280 | 250 | 222 | 110 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-1000W | 330 | 300 | 250 | 125 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
التطبيق:
عادةً ما يستخدم المقاوم RX24 الألومنيوم المزود بالكهرباء في التطبيقات الإلكترونية عالية الطاقة التي تتطلب مقاومة دقة وإدارة حرارية قوية.التطبيقات المحددة تشمل:
1إمدادات الطاقة: تستخدم في أنواع مختلفة من إمدادات الطاقة لتوفير مقاومة مستقرة ومتحكم فيها تحت أحمال مختلفة وظروف بيئية.
2محركات القيادة: موجودة في دوائر محركات القيادة للحد من التيار وإدارة ارتفاعات الجهد ، وضمان التشغيل السلس وحماية المكونات الإلكترونية.
3محولات التردد: تستخدم دوائر المحولات هذه المقاومات للسيطرة على التيار والجهد أثناء عمليات تحويل التردد.
4الدوائر القاسية: تستخدم في الدوائر القاسية لاستيعاب الطاقة من ارتفاعات الجهد العابرة ومنع تلف المكونات الإلكترونية الحساسة.
5المعدات الصناعية: تستخدم عادة في المعدات الصناعية مثل آلات اللحام وأنظمة الأتمتة الصناعية وأنظمة الإضاءة عالية الطاقة.
6أنظمة الطاقة المتجددة: تستخدم في محولات ومحولات أنظمة الطاقة الشمسية وطاقة الرياح لإدارة تحويل الطاقة بكفاءة.
7المعدات الطبية: توجد في إمدادات الطاقة ودوائر التحكم في المعدات الطبية حيث تكون الموثوقية والدقة حاسمة.
8الاتصالات: في معدات الاتصالات لتحقيق الاستقرار في الطاقة والحفاظ على سلامة الإشارة.
باختصارتم تصميم المقاومة RX24 لتطبيقات عالية الطاقة في مختلف الصناعات حيث المقاومة الموثوقة والدقيقة ضرورية للعمل السليم وطول عمر الأنظمة الإلكترونية.
