| الـ MOQ: | 50 قطعة |
| السعر: | $0.48 - $10.00/Piece |
| العبوة القياسية: | التعبئة القياسية أو وفقا لمتطلبات العملاء |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 3,000,000 قطعة شهريا |

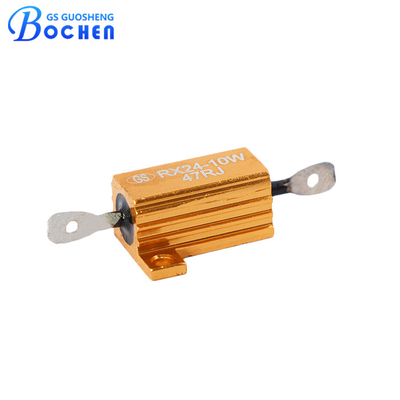

المقاومة الصغيرة RX24 10W 15RJ Wirewound
المقاومة الرابطة من الألومنيوم RX24 هي عنصر ذو قوة عالية ودقة مصممة للتطبيقات التي تتطلب تبديد الحرارة الممتاز والأداء القوي.هذا المقاوم يوفر إدارة حرارية متفوقة، مما يسمح لها بالعمل بكفاءة تحت حمولات الطاقة العالية. يضمن بناء سلك الملفوف قيم المقاومة الدقيقة والاستقرار الاستثنائي ، مما يجعل RX24 مثالية للاستخدام في مصادر الطاقة ،محركات الدفع، الآلات الصناعية، وغيرها من التطبيقات الإلكترونية عالية الطاقة.
• حجم صغير وحمل قوي.
• مغلق بالصمغ الإلكتروني
• تثبيت سهل ومظهر جميل.
• محاور الفولاذ المقاوم للصدأ مقاومة للتآكل ودائمة.
• باستخدام غلاف الألومنيوم ذو الانبعاثات الحرارية العالية، سهلة لتبديد الحرارة.
• تبني مادة مقاومة لدرجات الحرارة العالية كمصفوفة المقاومة ، مقترنة بشكل وثيق مع سلك المقاومة المصفوفة المقاومة والغلاف المعدني.
| الطاقة الاسمية عند 25 درجة مئوية(و) |
المقاومة النطاق (Ω) |
المقاومة التسامح (%) |
TCR (×10-6/°C) |
الجهد (V) | |
| مع غسيل الحرارة | بدون غسيل الحرارة | ||||
| 5 | 3 | 0.01~ 1K | ± 1± 5 | ±100، ±50 | 1000 |
| 10 | 8 | 0.011.5 كيلو | |||
| 20 | 12.5 | 0.0110 ألف | |||
| 30 | 15 | 0.01~ 27K | |||
| 50 | 20 | 0.01~ 33K | |||
| 75 | 45 | 0.0139 ألف | |||
| 100 | 50 | 0.0151 ألف | 2000 | ||
| 150 | 55 | 0.0156 ألف | |||
| 200 | 50 | 0.0162 ألف | |||
| 250 | 60 | 0.0168 ألف | |||
| 300 | 75 | 0.01-75 ألف | |||
| 500 | 200 | 0.0182 ألف | |||
| الطاقة المسجلة | البعد ((ملم) | |||||||||||
| L1± 1 | L2± 1 | L3± 1 | L4± 1 | أ± 1 | ب± 1 | ج± 1 | د± 0.3 | E± 0.3 | هـ± 1 | h± 1 | T± 0.2 | |
| RX24-5W | 60 | 15 | 115 | 0 | 17 | 13 | 9.5 | 0.6 | 2.2 | 8 | 4 | 1.6 |
| RX24-10W | 65 | 20 | 14.5 | 0 | 23 | 16 | 11 | 0.7 | 3.5 | 10.5 | 5.2 | 2 |
| RX24-25W | 49 | 27 | 19 | 0 | 28 | 20 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24-50W | 70 | 50 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 90 | 70 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 100 | 66 | 36 | 0 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RX24G-100W | 130 | 98 | 71 | 35.5 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-150W | 170 | 136 | 110 | 55 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 190 | 155 | 126 | 63 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 127 | 92 | 66 | 33 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-250W | 147 | 112 | 86 | 43 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-300W | 160 | 128 | 105 | 52 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-500W | 230 | 200 | 175 | 87 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-800W | 280 | 250 | 222 | 110 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-1000W | 330 | 300 | 250 | 125 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
عادةً ما يستخدم المقاوم RX24 الألومنيوم المزود بالكهرباء في التطبيقات الإلكترونية عالية الطاقة التي تتطلب مقاومة دقة وإدارة حرارية قوية.التطبيقات المحددة تشمل:
1إمدادات الطاقة: تستخدم في أنواع مختلفة من إمدادات الطاقة لتوفير مقاومة مستقرة ومتحكم فيها تحت أحمال مختلفة وظروف بيئية.
2محركات القيادة: موجودة في دوائر محركات القيادة للحد من التيار وإدارة ارتفاعات الجهد ، وضمان التشغيل السلس وحماية المكونات الإلكترونية.
3محولات التردد: تستخدم دوائر المحولات هذه المقاومات للسيطرة على التيار والجهد أثناء عمليات تحويل التردد.
4الدوائر القاسية: تستخدم في الدوائر القاسية لاستيعاب الطاقة من ارتفاعات الجهد العابرة ومنع تلف المكونات الإلكترونية الحساسة.
5المعدات الصناعية: تستخدم عادة في المعدات الصناعية مثل آلات اللحام وأنظمة الأتمتة الصناعية وأنظمة الإضاءة عالية الطاقة.
6أنظمة الطاقة المتجددة: تستخدم في محولات ومحولات أنظمة الطاقة الشمسية وطاقة الرياح لإدارة تحويل الطاقة بكفاءة.
7المعدات الطبية: توجد في إمدادات الطاقة ودوائر التحكم في المعدات الطبية حيث تكون الموثوقية والدقة حاسمة.
8الاتصالات: في معدات الاتصالات لتحقيق الاستقرار في الطاقة والحفاظ على سلامة الإشارة.
باختصارتم تصميم المقاومة RX24 لتطبيقات عالية الطاقة في مختلف الصناعات حيث المقاومة الموثوقة والدقيقة ضرورية للعمل السليم وطول عمر الأنظمة الإلكترونية.
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، الوصول، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
