| الـ MOQ: | 50 قطعة |
| السعر: | $0.48 - $15.00/Piece |
| العبوة القياسية: | التعبئة القياسية أو وفقا لمتطلبات العملاء |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 3,000,000 قطعة شهريا |

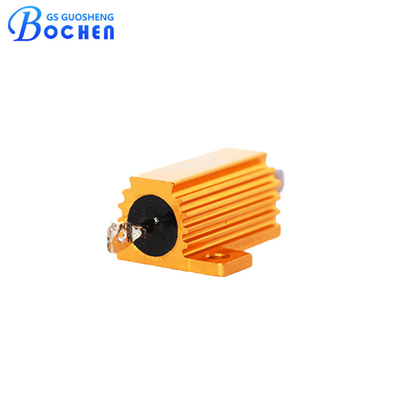

20W RX24 الذهبية الألومنيوم القضية سلكي المقاومة الفرامل الملفوفة لإنفتر
المقاومة الكهربائية Wirewound RX24 هي قوة عالية، مكون الدقة مصممة للتطبيقات التي تتطلب تبديد الحرارة الممتازة والأداء القوي.هذا المقاوم يوفر إدارة حرارية متفوقة، مما يسمح لها بالعمل بكفاءة تحت حمولات الطاقة العالية. يضمن بناء سلك الملفوف قيم المقاومة الدقيقة والاستقرار الاستثنائي ، مما يجعل RX24 مثالية للاستخدام في مصادر الطاقة ،محركات الدفع، الآلات الصناعية، وغيرها من التطبيقات الإلكترونية عالية الطاقة.
يقدم RX24 مجموعة واسعة من قيم المقاومة مع تحملات ضيقة ، وتلبية متطلبات الدوائر المختلفة.لا يعزز غطاء الألومنيوم من التبديد الحراري فحسب بل يحمي المقاومة من العوامل البيئية، مما يضمن الموثوقية والمتانة على المدى الطويل. تم تصميم هذا المقاوم للتعامل مع التيارات العالية والتي يمكن أن تعمل بفعالية في البيئات المطالبة،مما يجعلها خيارًا متعدد الاستخدامات للمهندسين والمصممين.
بالإضافة إلى ذلك ، تم تجهيز RX24 بثقوب تركيب لسهولة التثبيت والتكامل في أنظمة مختلفة.تصميمه القوي وقدرته على التعامل مع القوة العالية تجعله مناسبًا للتطبيقات التي تكون فيها الموثوقية والأداء حاسمةسواء استخدمت في أنظمة الفرامل، وحدات تحويل الطاقة، أو معدات اختبار الحمل،المقاومة الكهربائية الملفوفة بالأسلاكيوفر أداء ثابت وموثوق به.
المواصفات:
| الطاقة الاسمية عند 25 درجة مئوية(و) |
المقاومة النطاق (Ω) |
المقاومة التسامح (%) |
TCR (×10-6/°C) |
الجهد (V) | |
| مع غسيل الحرارة | بدون غسيل الحرارة | ||||
| 5 | 3 | 0.01~ 1K | ± 1± 5 | ±100، ±50 | 1000 |
| 10 | 8 | 0.011.5 كيلو | |||
| 20 | 12.5 | 0.0110 ألف | |||
| 30 | 15 | 0.01~ 27K | |||
| 50 | 20 | 0.01~ 33K | |||
| 75 | 45 | 0.0139 ألف | |||
| 100 | 50 | 0.0151 ألف | 2000 | ||
| 150 | 55 | 0.0156 ألف | |||
| 200 | 50 | 0.0162 ألف | |||
| 250 | 60 | 0.0168 ألف | |||
| 300 | 75 | 0.01-75 ألف | |||
| 500 | 200 | 0.0182 ألف | |||
البعد:
| الطاقة المسجلة | البعد ((ملم) | |||||||||||
| L1± 1 | L2± 1 | L3± 1 | L4± 1 | أ± 1 | ب± 1 | ج± 1 | د± 0.3 | E± 0.3 | هـ± 1 | h± 1 | T± 0.2 | |
| RX24-5W | 60 | 15 | 115 | 0 | 17 | 13 | 9.5 | 0.6 | 2.2 | 8 | 4 | 1.6 |
| RX24-10W | 65 | 20 | 14.5 | 0 | 23 | 16 | 11 | 0.7 | 3.5 | 10.5 | 5.2 | 2 |
| RX24-25W | 49 | 27 | 19 | 0 | 28 | 20 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24-50W | 70 | 50 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 90 | 70 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 100 | 66 | 36 | 0 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RX24G-100W | 130 | 98 | 71 | 35.5 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-150W | 170 | 136 | 110 | 55 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 190 | 155 | 126 | 63 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 127 | 92 | 66 | 33 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-250W | 147 | 112 | 86 | 43 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-300W | 160 | 128 | 105 | 52 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-500W | 230 | 200 | 175 | 87 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-800W | 280 | 250 | 222 | 110 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-1000W | 330 | 300 | 250 | 125 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
التطبيق:
•مقاومة الفرامل
•مقاومة التوازن
•شحن وتفريغ المكثفات
•-أجل
•مرشح
•الآلات الكهربائية ذات الاستخدام العام
•متاحة من خلال التوزيع
الميزة:
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثلRoHS، REACH، وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
