| الـ MOQ: | 100 قطعة |
| السعر: | $0.085 - $0.12/piece |
| العبوة القياسية: | 500 قطعة/كيس بلاستيكي، 2000 قطعة/كرتون صغير. 10000 قطعة/كرتون رئيسي. |
| فترة التسليم: | 1-7 أيام عمل |
| طريقة الدفع: | T / T ، L / C ، D / A ، D / P ، ويسترن يونيون |
| القدرة على التوريد: | 3,000,000 قطعة شهريا |

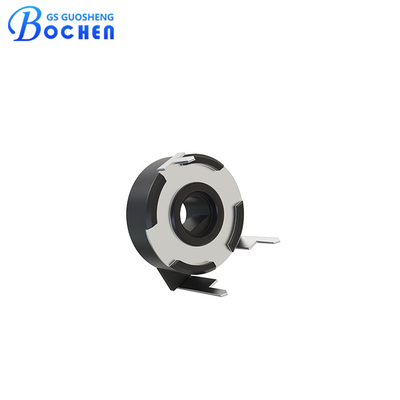

Piher 10k Potentiometer PT15 من خلال ثقب كربون فيلم Trimmer المقاومات
• أداء ممتاز (حتى 3٪ خطية).
• عنصر مقاوم من الكربون أو السيرمت.
• ما يصل إلى 38 إيقافًا ميكانيكيًا للتغذية الراجعة اللمسية.
• ما يصل إلى 100000 دورة حياة.
• حماية IP54.
• تغليف المجلة لإدخال تلقائي متاح.
• البوليستر / الألومينا الركيزة.
• الممسح في وضع مبدئي، 50٪ أو تماما في اتجاه عقارب الساعة.
• العمود المفتوح والمجمّع والأزرار.
• الحلقات الخطية واللوغاريتمية ومضادة لللوغاريتم.
• البلاستيك القابل للاطفاء الذاتي (UL 94V-0) متاح.
• مفتاح SPDT وإصدار عزم دوران منخفض متاح.
مقياس الكربون PT15 هو مكون متعدد الاستخدامات وموثوق به، يحتوي على قطر 15 ملم وعنصر الكربون لضبط المقاومة الدقيقة. تم تصميمه بآلية ضبط أعلى،يسمح بتعديل سهل، بينما يضمن تركيب ثقبها الراسخ الارتباط الآمن والمستقر مع PCBs. يقدم مقياس القوة نطاق المقاومة القياسي من 100Ω إلى 5MΩ مع تساهل 20٪ ،مما يجعلها مناسبة لمجموعة واسعة من التطبيقاتمع تصنيف الطاقة من 0.25 واط في 50 درجة مئوية، فإنه يمكن أن تتعامل مع متطلبات الطاقة معتدلة. زاوية الدوران الكهربائية هي 240 درجة ± 20 درجة، وزاوية الدوران الميكانيكية هي 265 درجة ± 5 درجة،توفير تعديلات سلسة ودقيقةبالإضافة إلى ذلك، تعمل PT15 بكفاءة في نطاق درجة الحرارة من -25 درجة مئوية إلى +70 درجة مئوية، مما يضمن أداء موثوق به في ظروف بيئية متنوعة.
يقدم مقياس الطاقة من فيلم الكربون PT15 التحكم حيث يتطلب تعديل متكرر. يسمح التصميم بدون عمود بتوظيف آليات ارتباط مختلفة ، مثل عمود مخصص ،تحكم محرك أو تعديل واجهة الإنسانيمكن لهذا القياس التحكم أيضا في المخرجات المتغيرة بما في ذلك التردد أو تغيير سرعة المحرك أو الحجم.
| المواصفات الكهربائية | أكثر شحومة | لين |
| نطاق المقاومة القياسية | 100Ω ~ 5MΩ | |
| المقاومة التسامح | ± 20% | |
| الجهد القصوى | 250 فولتالعاصمة | |
| القوة الاسمية 50 درجة مئوية (122 درجة فهرنهايت) | 0.25 واط | |
| المقاومة المتبقية | ≤ 0.5% Rn (5Ω دقيقة) | |
| المقاومة المكافئة للضوضاء | ≤ 3٪ Rn (3Ω دقيقة) | |
| درجة حرارة العمل | -25°C ~ +70°C | |
| المواصفات الميكانيكية | زاوية الدوران الميكانيكية | 265 درجة ± 5 درجة |
| زاوية الدوران الكهربائية | 240° ± 20° | |
| عزم الدوران | 0.5 إلى 2.5 نسم (0.7 إلى 3.4 أوقية) | |
| أوقف الدوران | > 10 Ncm (> 14 في أوقية) | |
| الحياة الدورية | ما يصل إلى 100 ألف دورة | |
| الاختبار البيئي | الحياة الكهربائية | 1.000 ساعة عند 50 درجة مئوية؛ 0.15 واط؛ ± 5٪ |
| الحياة الميكانيكية | 1000 دورة عند 10 إلى 15 cpm ± 3% (Rn < 1M) |
|
| معامل الحرارة | -25 درجة مئوية +70 درجة مئوية ± 300 ppm/°C (Rn < 100K) |
|
| الدورة الحرارية | 16 ساعة عند 85 درجة مئوية و 2 ساعات عند -25 درجة مئوية ± 2.5% | |
| الحرارة الرطبة | 500 ساعة عند 40 درجة مئوية و95٪ نسبية الرطوبة (RH) ؛ ± 5 ٪ |
|
| اهتزاز | ساعتين لكل طائرة عند 10Hz ~ 55Hz ؛ ± 2٪ | |
| التخزين | 6 أشهر عند 23 درجة مئوية ± 2 درجة مئوية و 50% RH ± 2.5% |
الأبعاد في الملم، والمساومات ± 0.30 ملم ما لم يتم تحديد خلاف ذلك.
ثلاثة أنماط نهائية:
مواصفات التعبئة:500 قطعة / كيس بلاستيكي ، 2000 قطعة / علبة صغيرة ، 10000 قطعة / علبة رئيسية.
• اختيار برنامج الأجهزة.
• ضبط الحرارة
• مؤقت ومركز التحكم
• الإلكترونيات الاستهلاكية.
• أدوات التحكم بالكهرباء.
• معدات الاختبار والقياس.
• التوريد المباشر من المصنع، بدون وسطاء.
• الشهادات المكتملة مثل RoHS و REACH,وما إلى ذلك وأفضل ضمان للجودة.
• قدرة إنتاج كافية، وقت تسليم قصير.
• فريق خدمة ما بعد البيع المهنية.
• OEM و ODM متاح.
كتالوج المنتج
