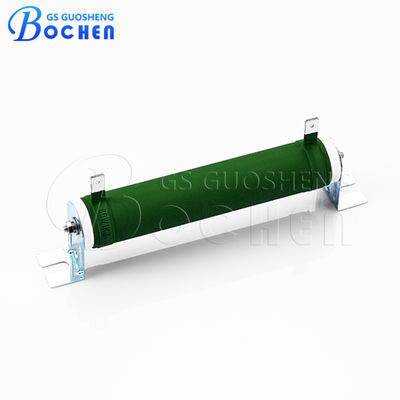

تم تصميم مقاومات RXG20 السلكية لتلبية المتطلبات الصعبة للتطبيقات الإلكترونية الحديثة. يتم تصنيع هذه المقاومات بدقة عن طريق لف سلك معدني عالي المقاومة، مثل النيكل والكروم أو سبائك متخصصة أخرى، حول قلب عازل قوي مصنوع من السيراميك أو الألياف الزجاجية أو مادة أخرى عالية الحرارة. تضمن تقنية البناء هذه تبديدًا فائقًا للحرارة وتسمح للمقاومات بالتعامل مع أحمال الطاقة العالية بشكل فعال.
| معامل درجة حرارة المقاومة | ضمن ±440 جزء في المليون/درجة مئوية |
| الطاقة المقدرة في الهواء الطلق | 50 واط ~ 2500 واط |
| نطاق درجة حرارة التشغيل | -25 درجة مئوية ~ +225 درجة مئوية |
| نطاق المقاومة (أوم) | انظر مخطط نطاق المقاومة أدناه |
| التسامح | ±5%، ±10% حسب مخطط نطاق المقاومة أدناه |
| النوع | قيمة المقاومة | التسامح |
|---|---|---|
| 100 واط | 1R0 - 2K7 | 5% |
| 120 واط | 1R0 - 2K7 | 5% |
| 150 واط | 1R0 - 2K7 | 5% |
| 200 واط | 1R0 - 2K7 | 5% |
| 300 واط | 1R0 - 2K7 | 5% |
| 400 واط | 1R0 - 2K7 | 5% |
| 500 واط | 1R0 - 2K7 | 5% |
| 600 واط | 1R0 - 2K7 | 5% |
| 750 واط | 1R0 - 2K7 | 5% |
| 1000 واط | 1R0 - 2K7 | 5% |
| 1200 واط | 1R0 - 2K7 | 5% |
| 1500 واط | 1R0 - 2K7 | 5% |
| 2000 واط | 1R0 - 2K7 | 5% |
| 2500 واط | 1R0 - 2K7 | 5% |
تستخدم مقاومات RXG20 السلكية على نطاق واسع في العديد من الصناعات، بما في ذلك:
